ガラススケール目盛板・校正証明

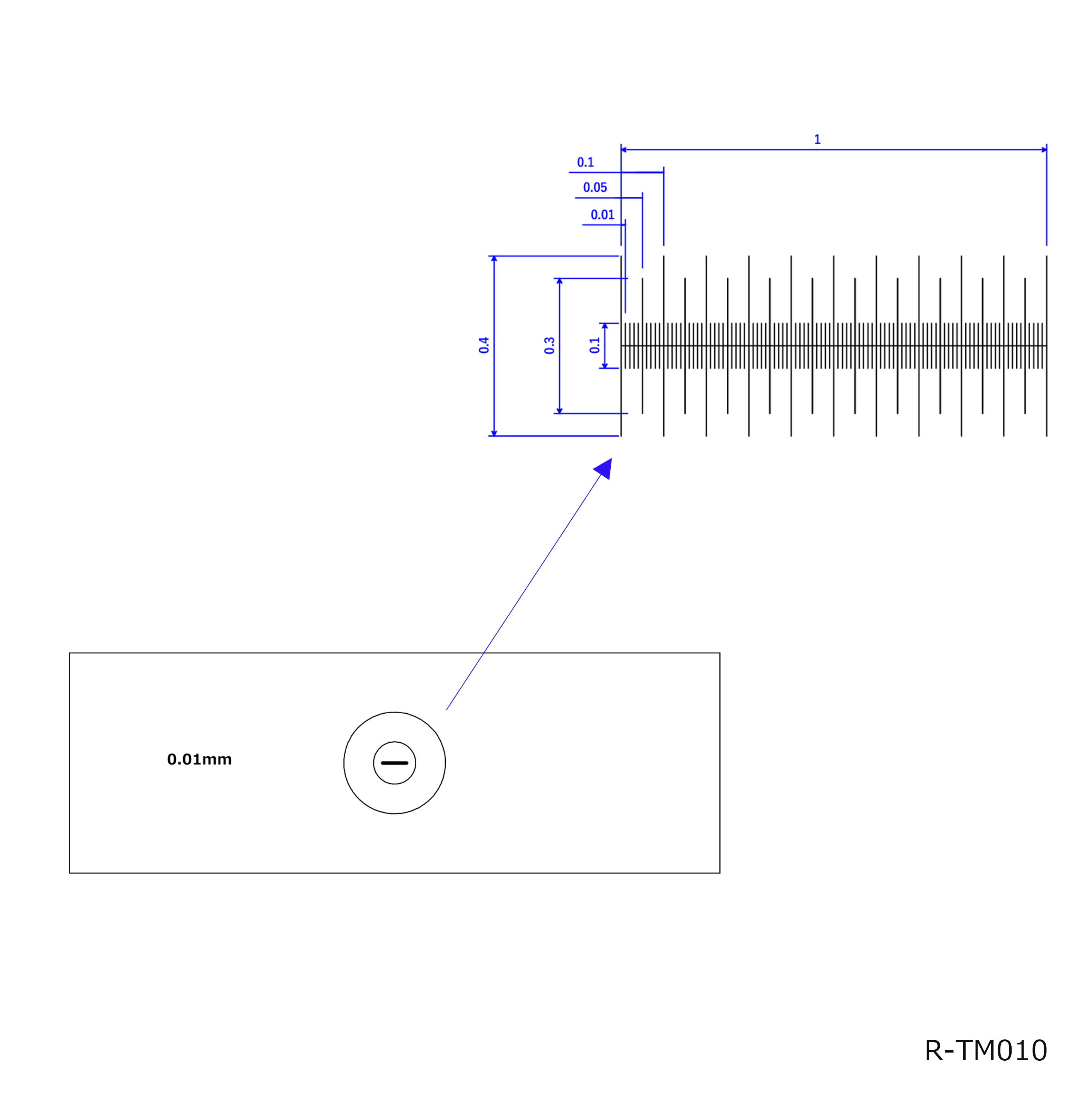

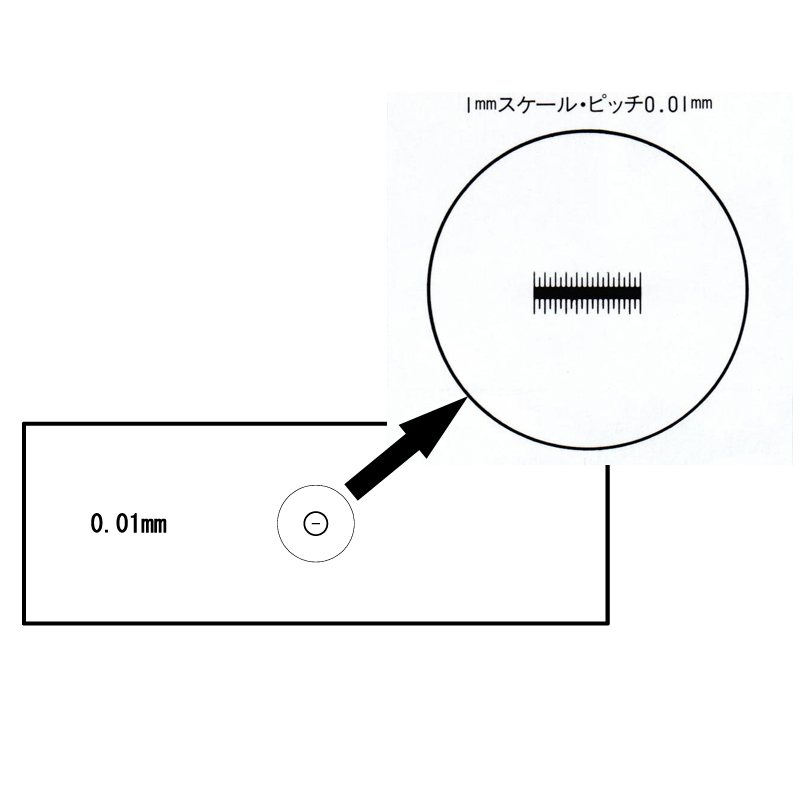

対物ミクロ　R-TM010

目盛全長＝1mm±0.02
ピ ッ チ ＝0.01mm±0.002
外    形  ＝76x26x1.1t(mm)
価格(税込)＝\12,000（\13,200)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

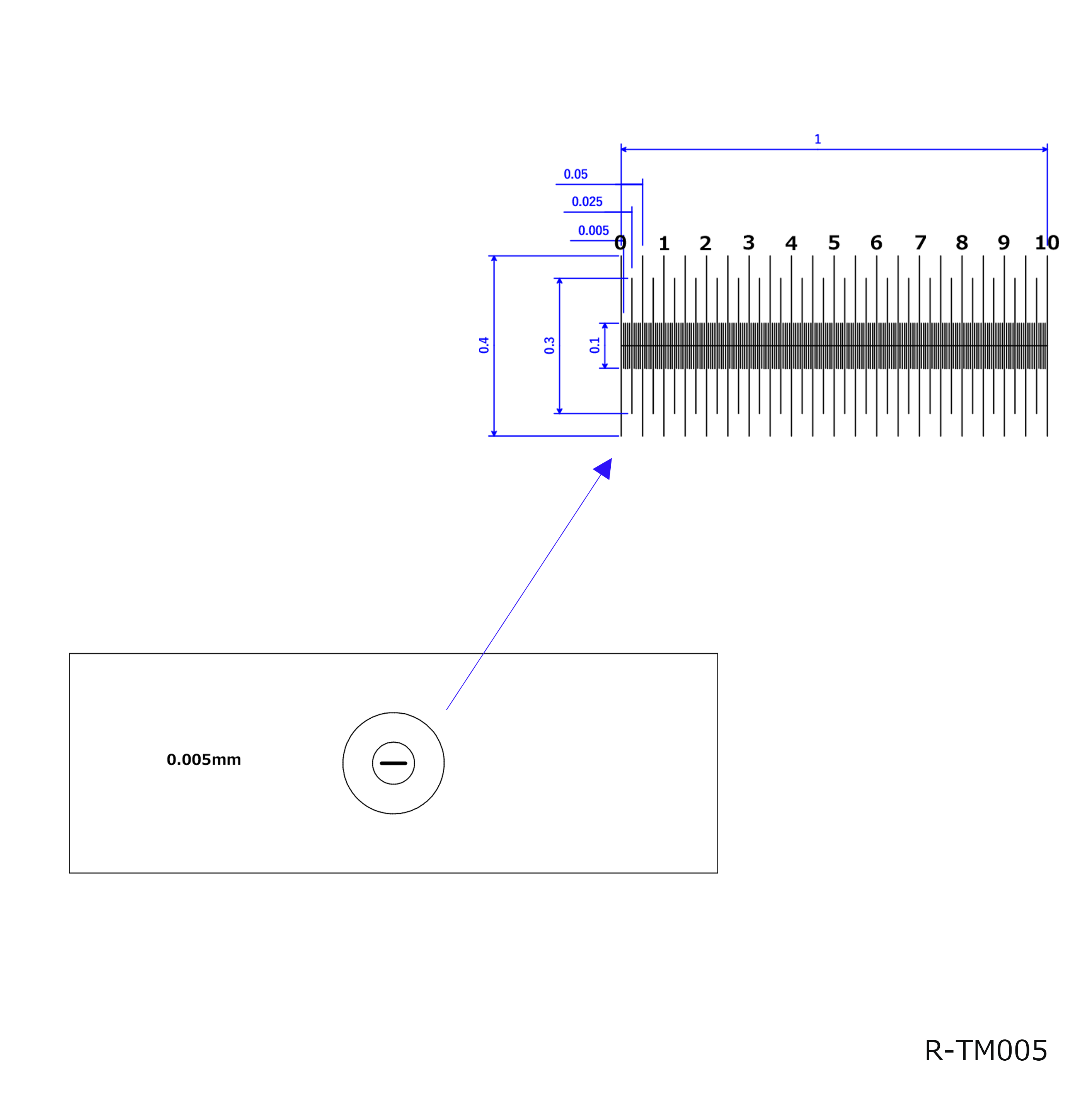

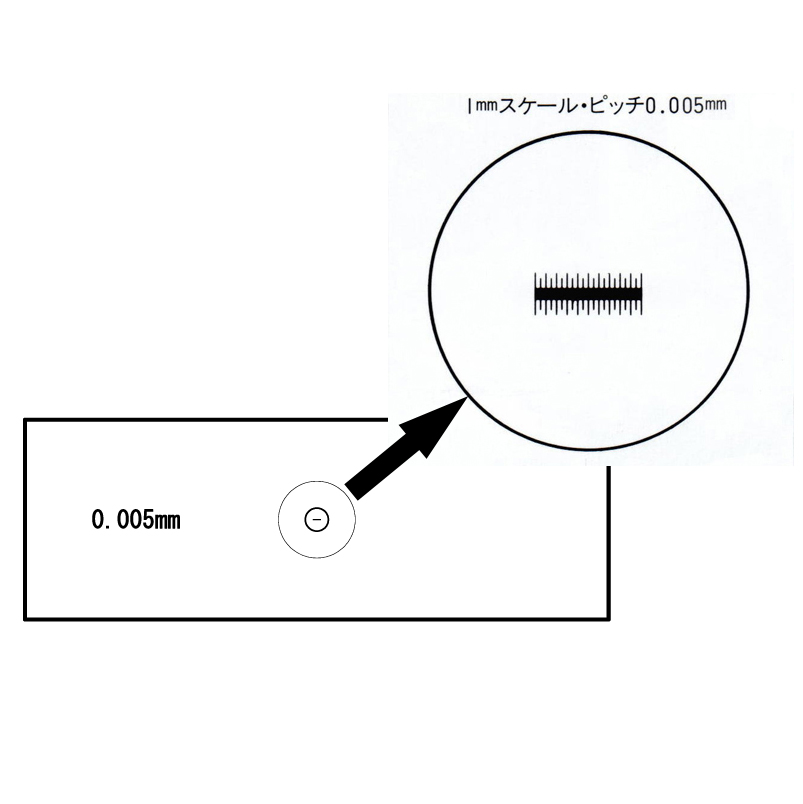

対物ミクロ　R-TM005

目盛全長＝1mm±0.02
ピ ッ チ ＝0.005mm±0.001
外    形  ＝76x26x1.1t(mm)
価格(税込)＝\20,000（\22,000)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

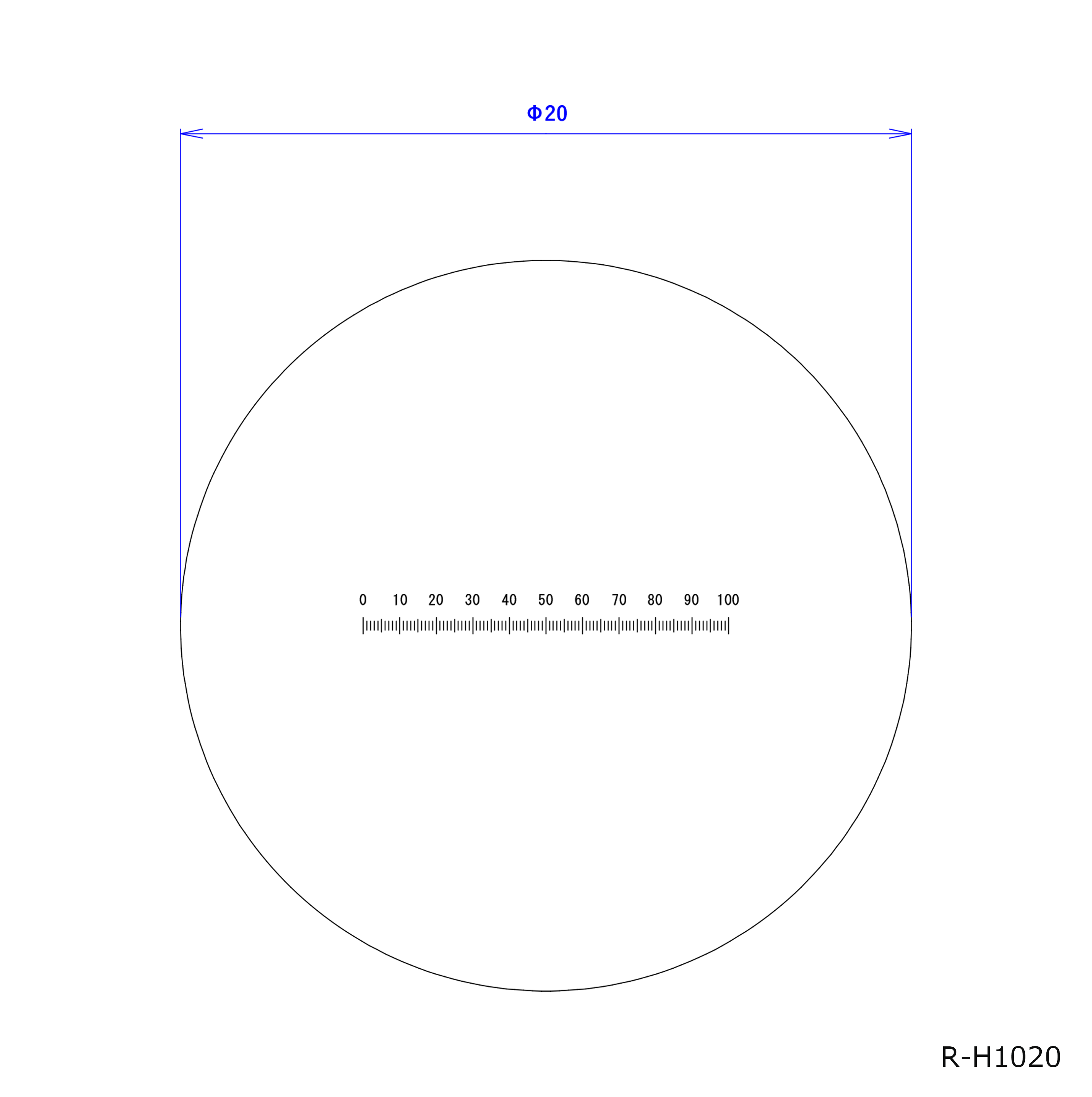

水平目盛　R-H1020    下面描画（描画面逆文字）

目盛全長＝10mm±0.02
ピ ッ チ ＝0.1mm±0.002
線    巾  ＝0.01(mm)
外    形  ＝Φ20+0.4/0x1t(mm)
価格(税込)＝\11,000（\12,100)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

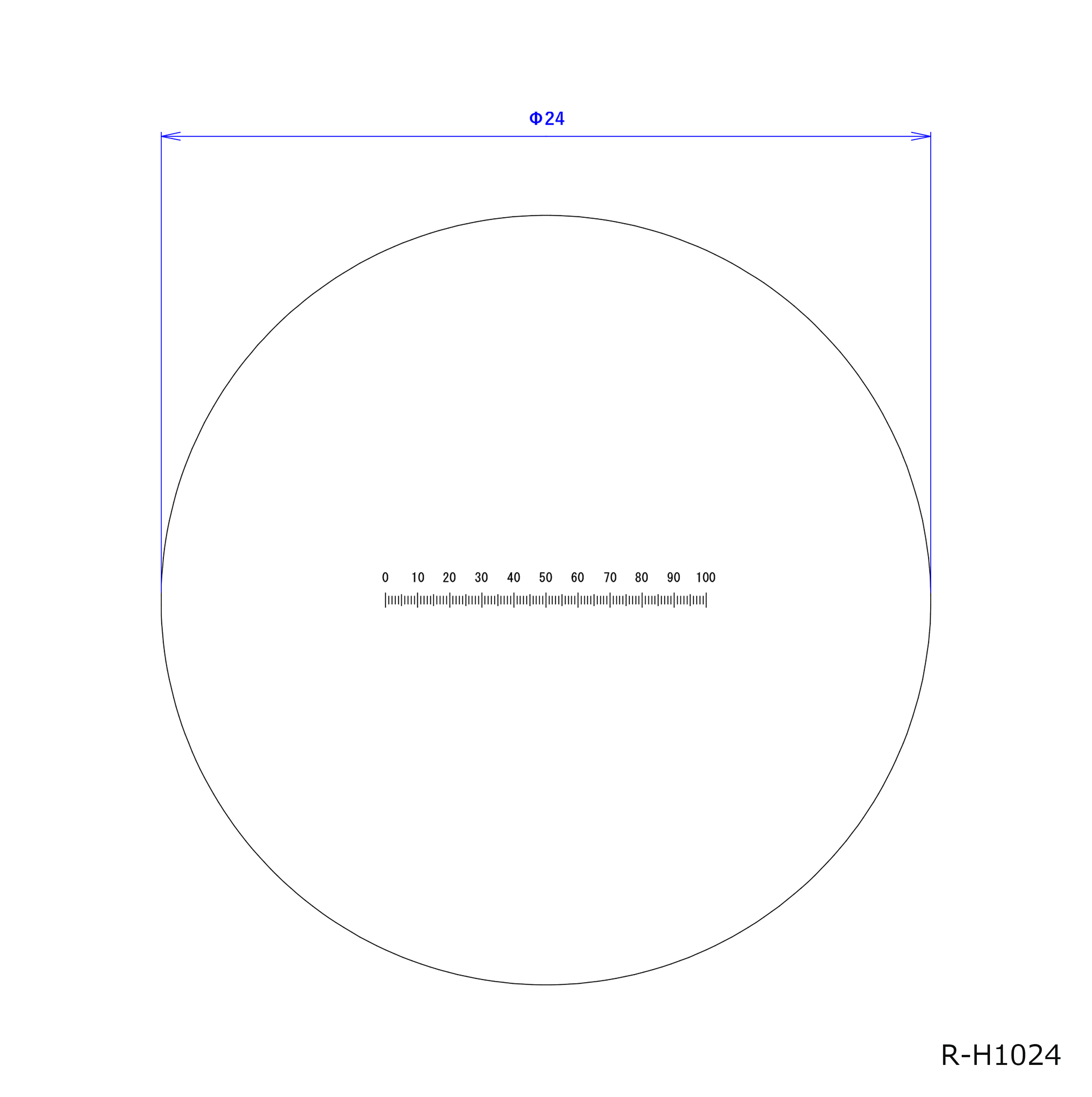

水平目盛　R-H1024    下面描画（描画面逆文字）

目盛全長＝10mm±0.02
ピ ッ チ ＝0.1mm±0.002
線    巾  ＝0.01(mm)
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\12,000（\13,200)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

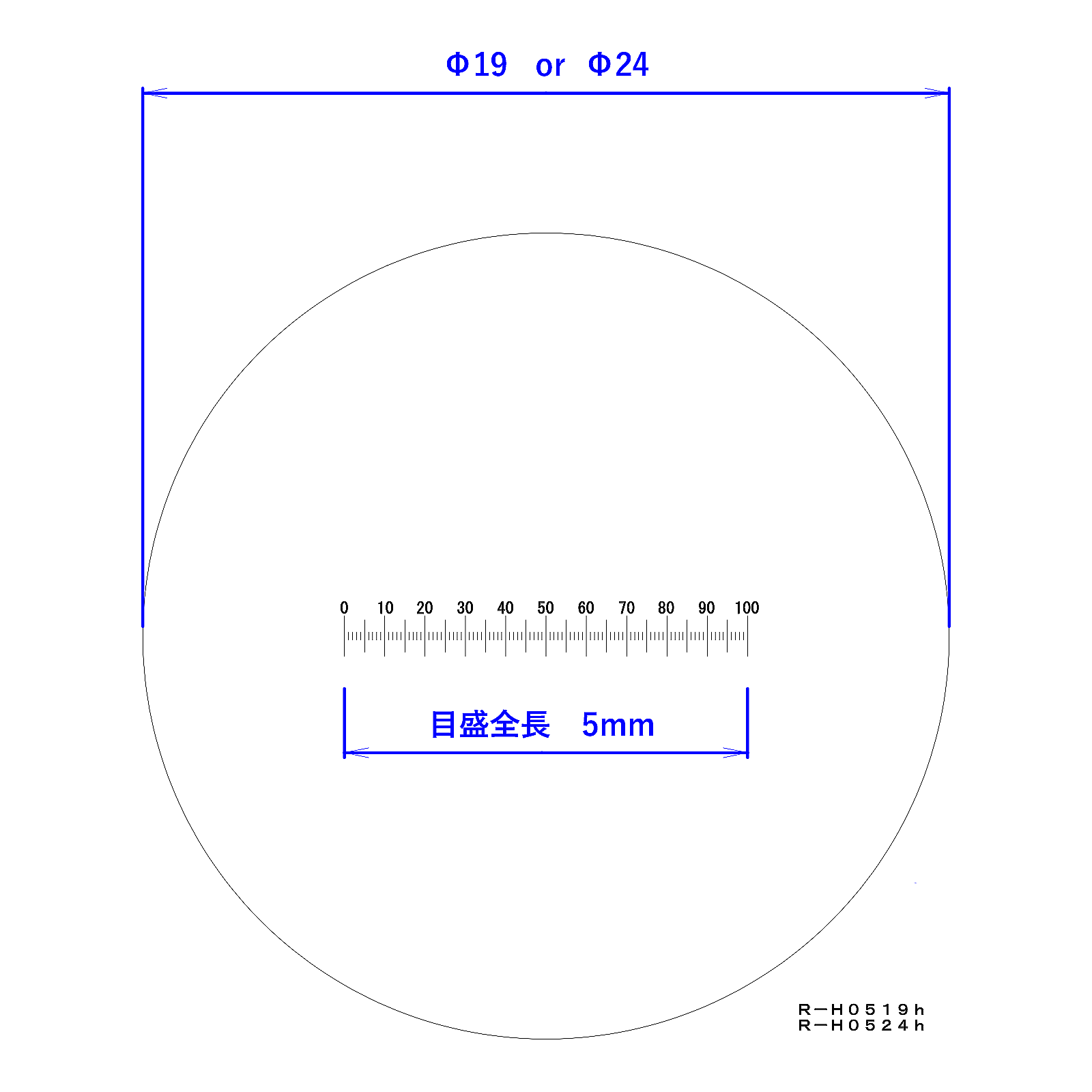

水平目盛　R-H0519h  下面描画（描画面逆文字）

目盛全長＝5mm±0.02
ピ ッ チ ＝0.05mm±0.002
線    巾  ＝0.01(mm)
外    形  ＝Φ19+0.2/-0.2x1t(mm)
価格(税込)＝\12,800（\14,080)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

水平目盛　R-H0524h  下面描画（描画面逆文字）

目盛全長＝5mm±0.02
ピ ッ チ ＝0.05mm±0.002
線    巾  ＝0.01(mm)
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\13,800（\15,180)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

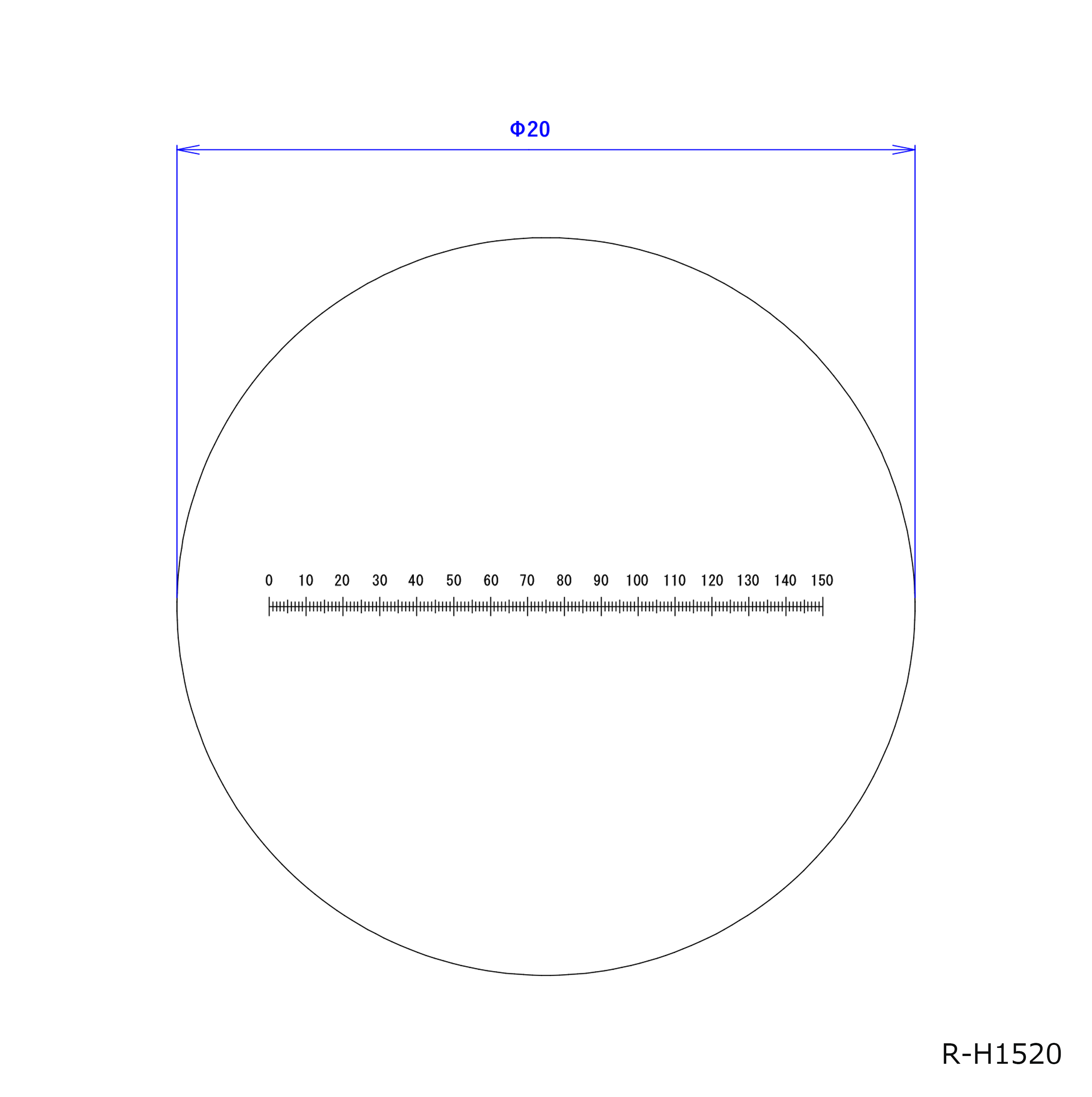

水平目盛　R-H1520  下面描画（描画面逆文字）

目盛全長＝15mm±0.02
ピ ッ チ ＝0.1mm±0.002
線    巾  ＝0.01(mm)
外    形  ＝Φ20+0.4/0x1t(mm)
価格(税込)＝\12,800（\14,080)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

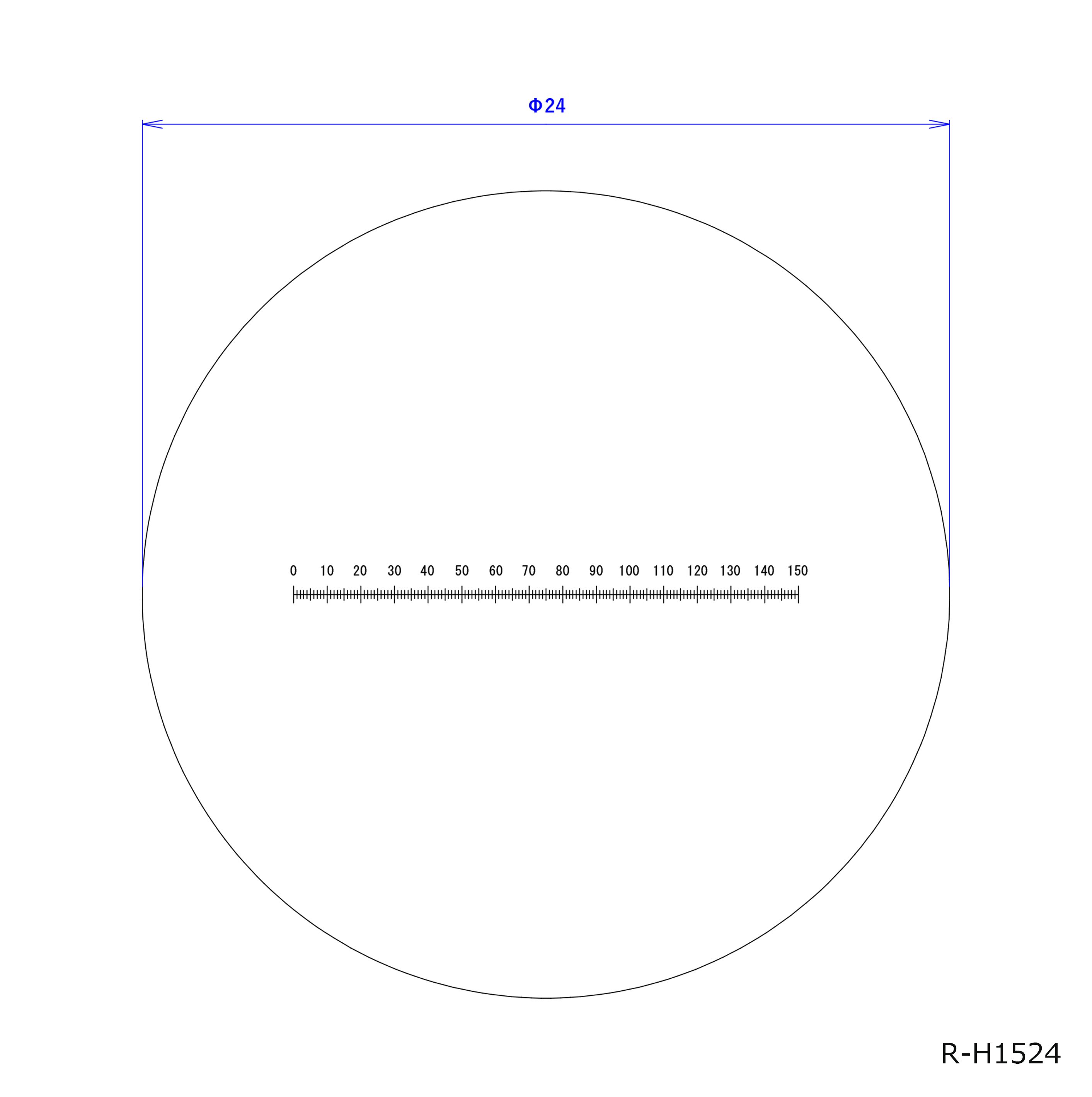

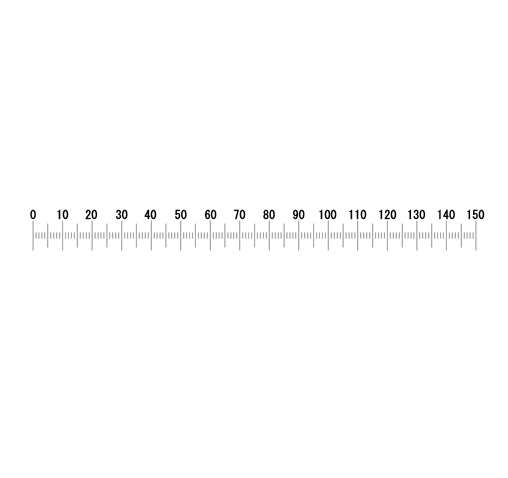

水平目盛　R-H1524  下面描画（描画面逆文字）

目盛全長＝15mm±0.02
ピ ッ チ ＝0.1mm±0.002
線    巾  ＝0.01(mm)
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\13,800（\15,180)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

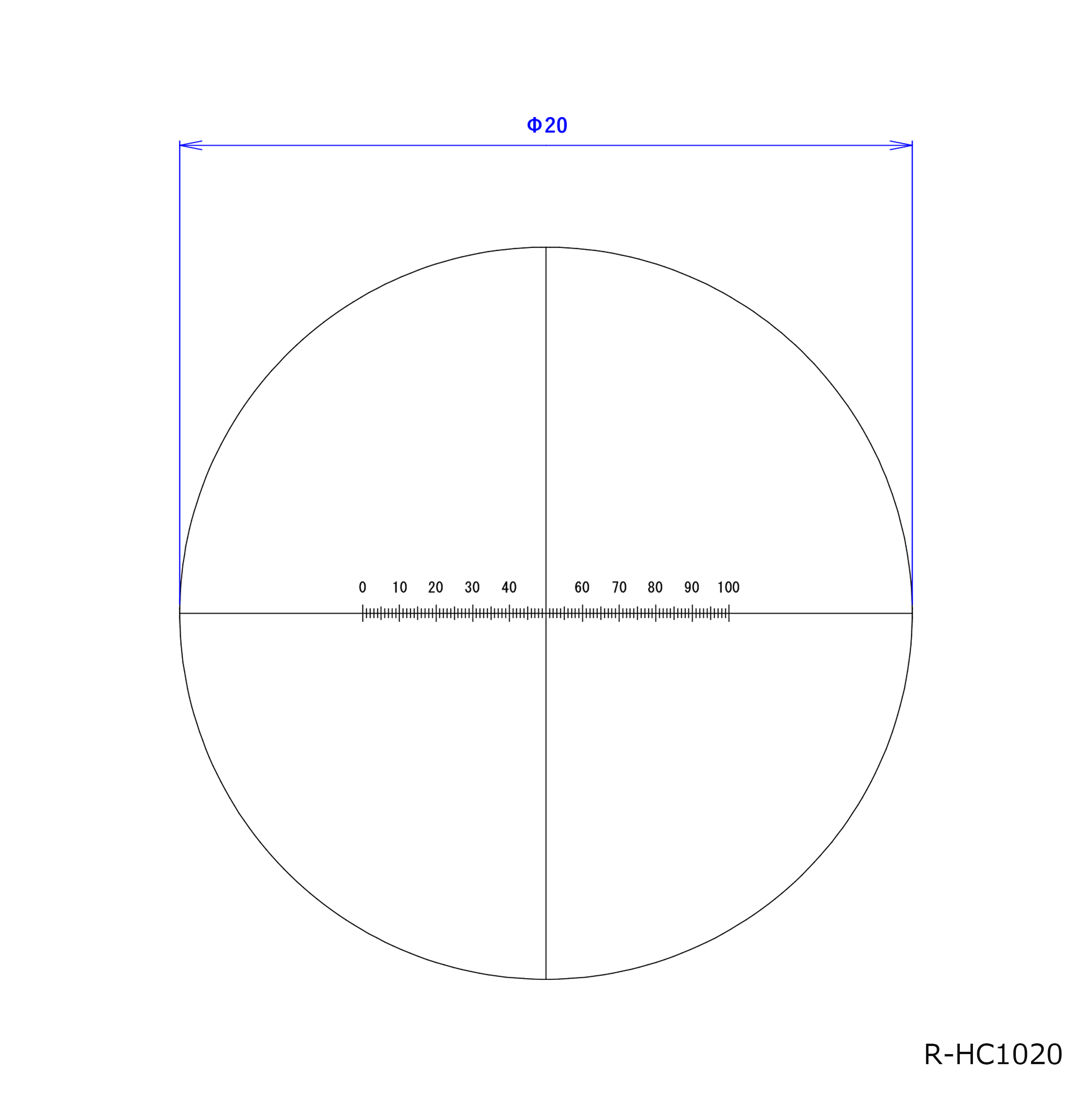

水平目盛＋クロス線　R-HC1020  下面描画（描画面逆文字）

目盛全長＝10mm±0.02
ピ ッ チ ＝0.1mm±0.002
線    巾  ＝0.01(mm)
外    形  ＝Φ20+0.4/0x1t(mm)
価格(税込)＝\12,800（\14,080)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

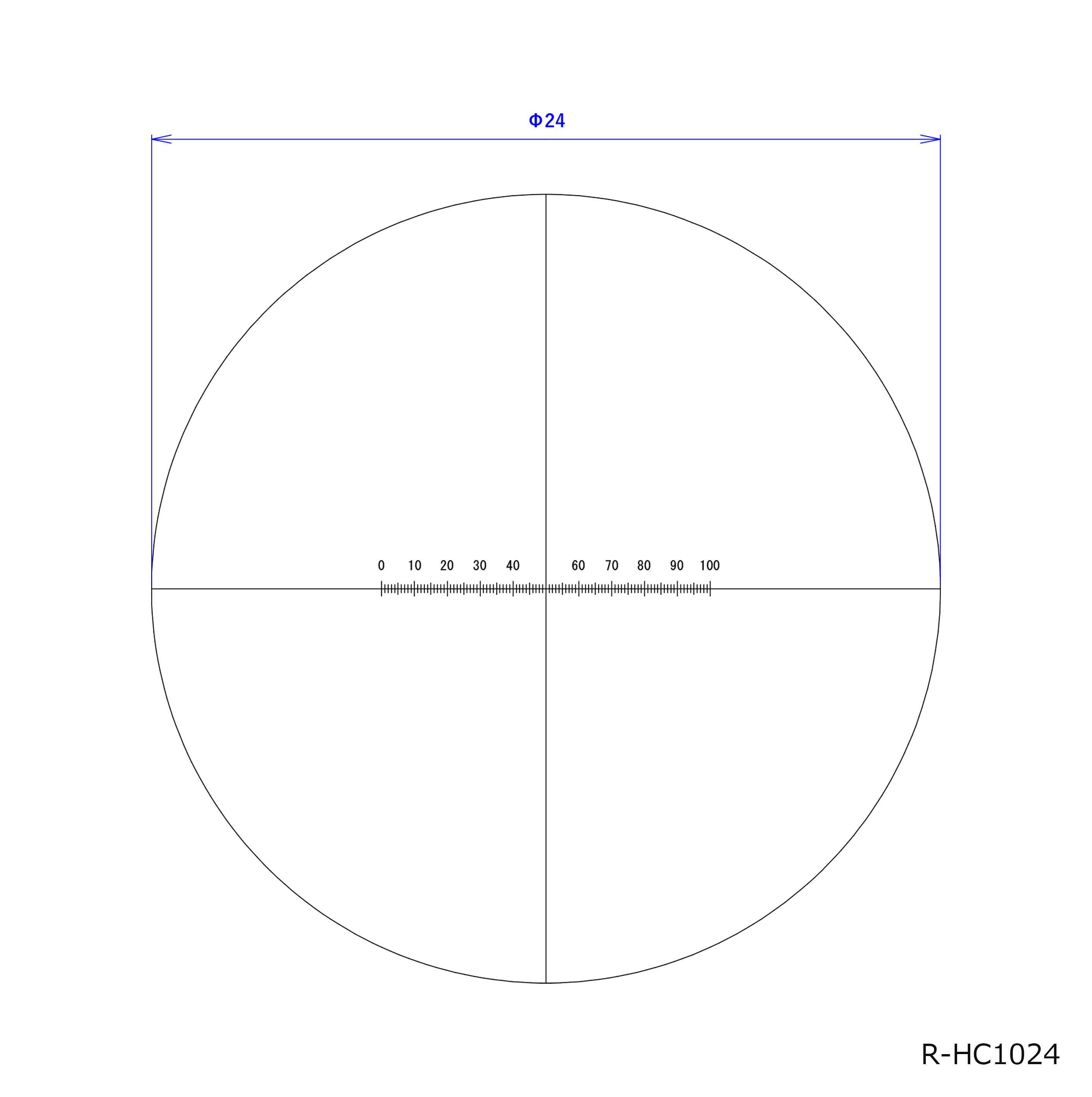

水平目盛＋クロス線　R-HC1024  下面描画（描画面逆文字）

目盛全長＝10mm±0.02
ピ ッ チ ＝0.1mm±0.002
線    巾  ＝0.01(mm)
外    形  ＝Φ24±0.20x1t(mm)
価格(税込)＝\13,800（\15,180)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

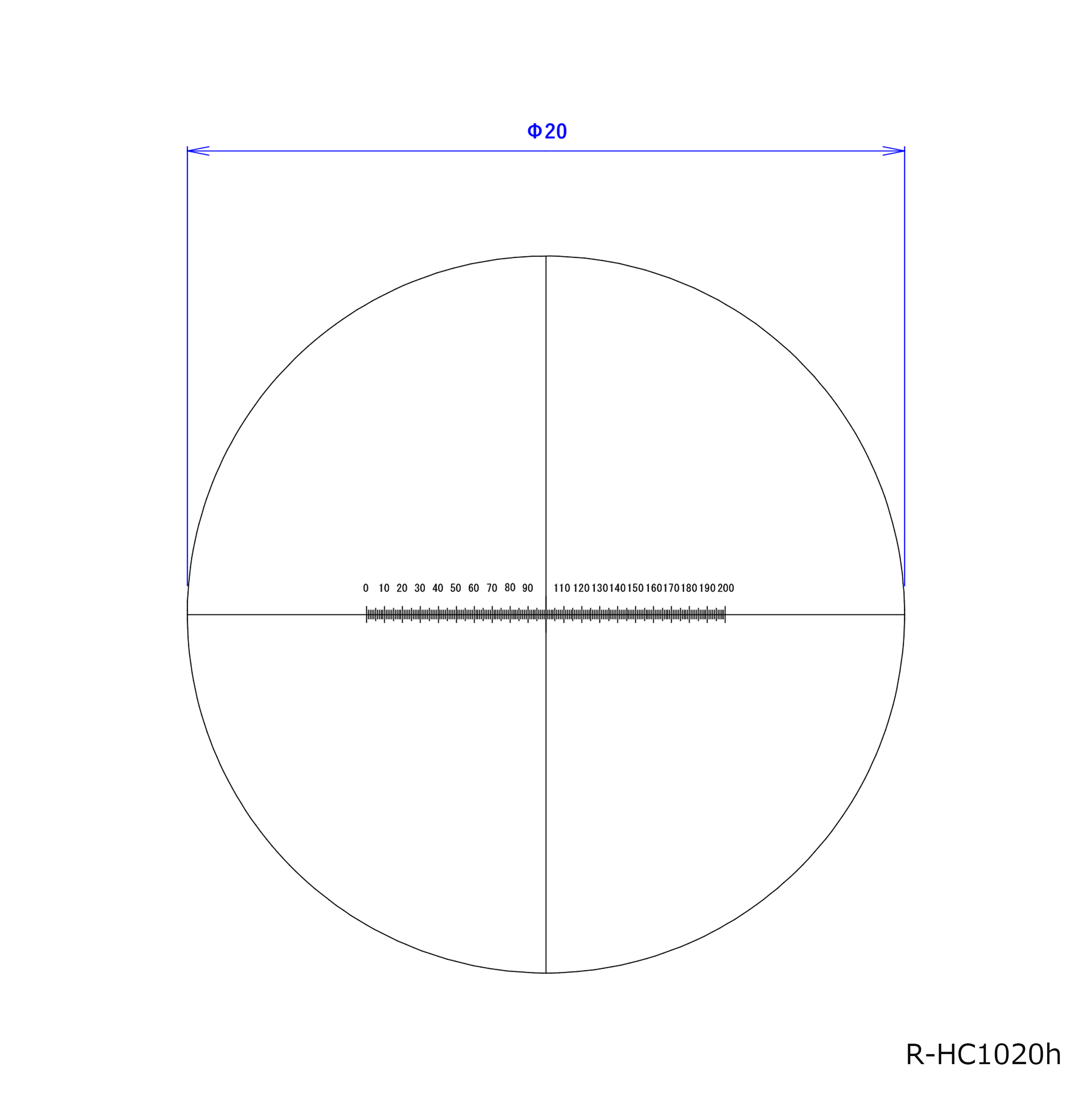

水平目盛＋クロス線　R-HC1020h  下面描画（描画面逆文字）

目盛全長＝10mm±0.02
ピ ッ チ ＝0.05mm±0.002
線    巾  ＝0.01(mm)
外    形  ＝Φ20+0.4/0x1t(mm)
価格(税込)＝\12,800（\14,080)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

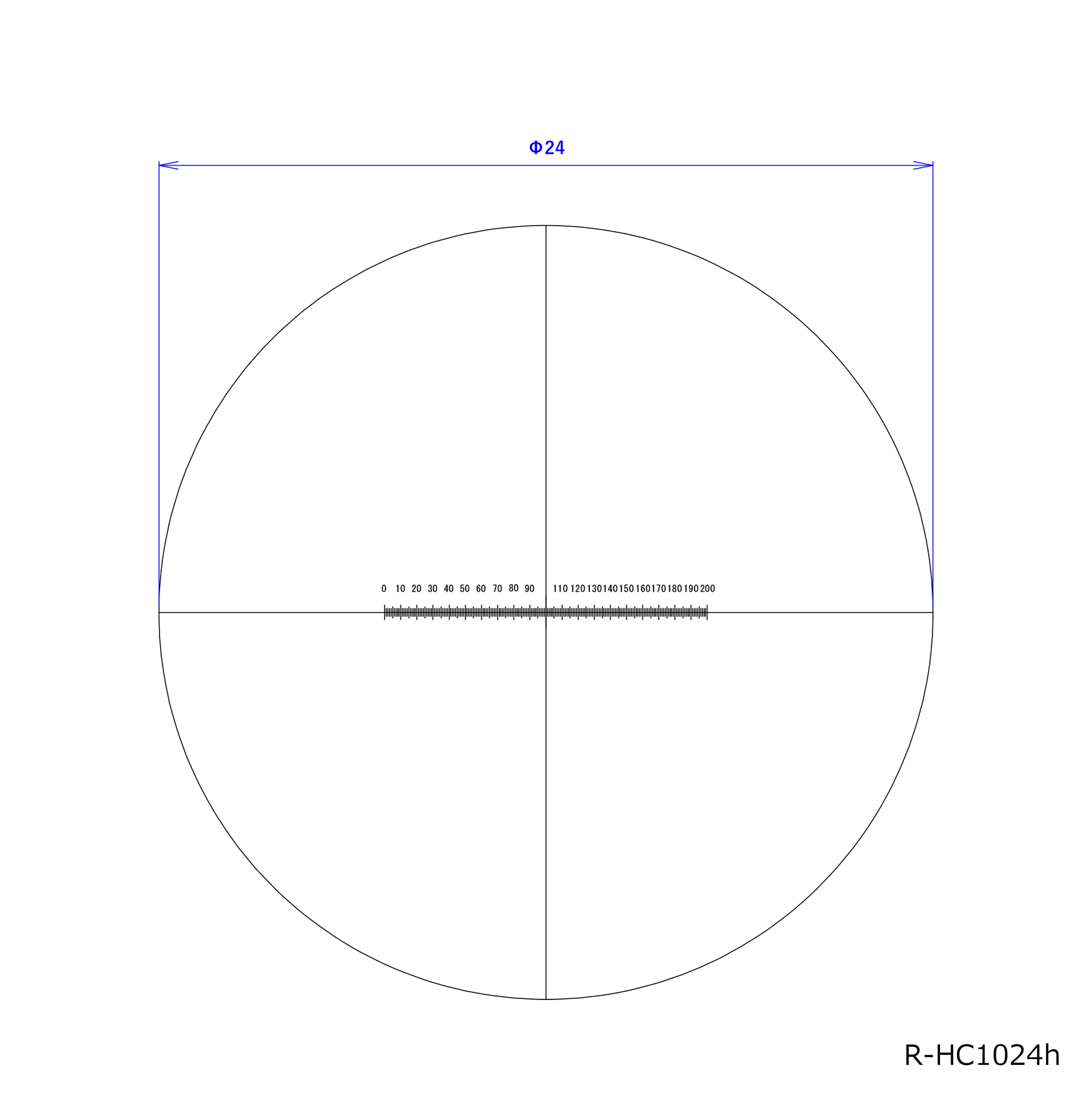

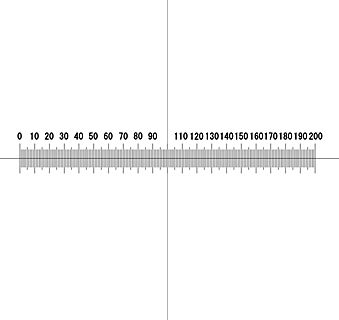

水平目盛＋クロス線　R-HC1024h  下面描画（描画面逆文字）

目盛全長＝10mm±0.02
ピ ッ チ ＝0.05mm±0.002
線    巾  ＝0.01(mm)
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\13,800（\15,180)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

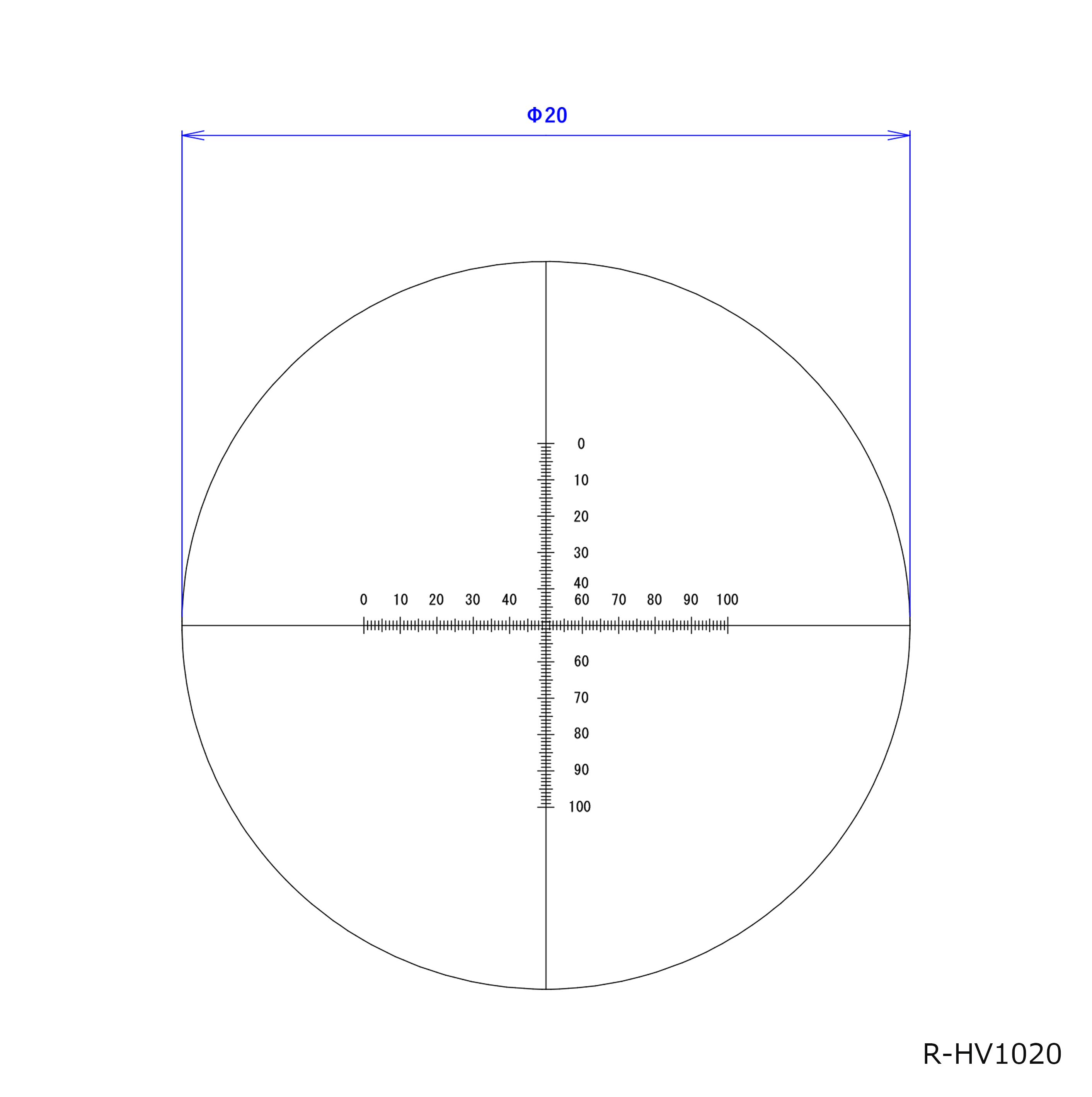

水平垂直目盛　R-HV1020  下面描画（描画面逆文字）

目盛全長＝10mm±0.02
ピ ッ チ ＝0.1mm±0.002
線    巾  ＝0.01(mm)
外    形  ＝Φ20+0.4/0x1t(mm)
価格(税込)＝\12,800（\14,080)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

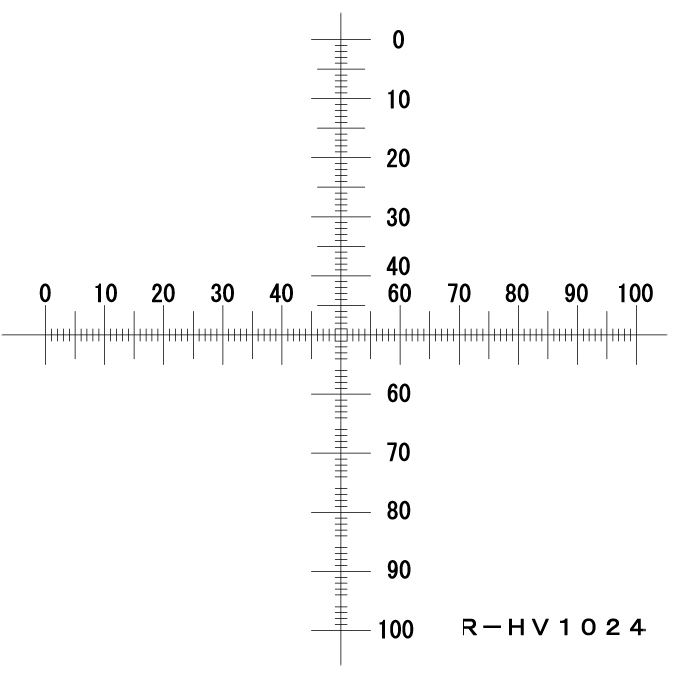

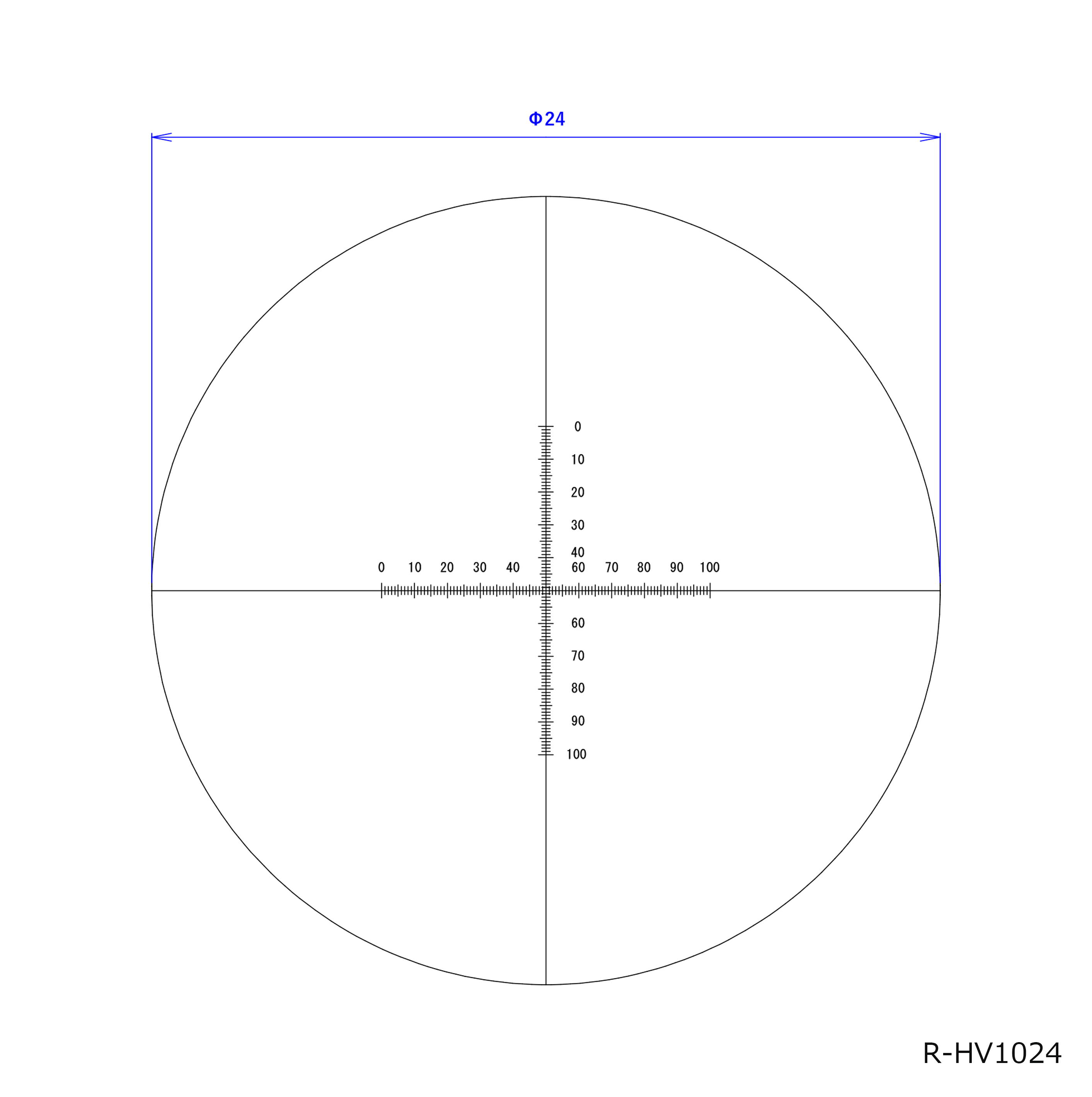

水平垂直目盛　R-HV1024  下面描画（描画面逆文字）

目盛全長＝10mm±0.02
ピ ッ チ ＝0.1mm±0.002
線    巾  ＝0.01(mm)
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\13,800（\15,180)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

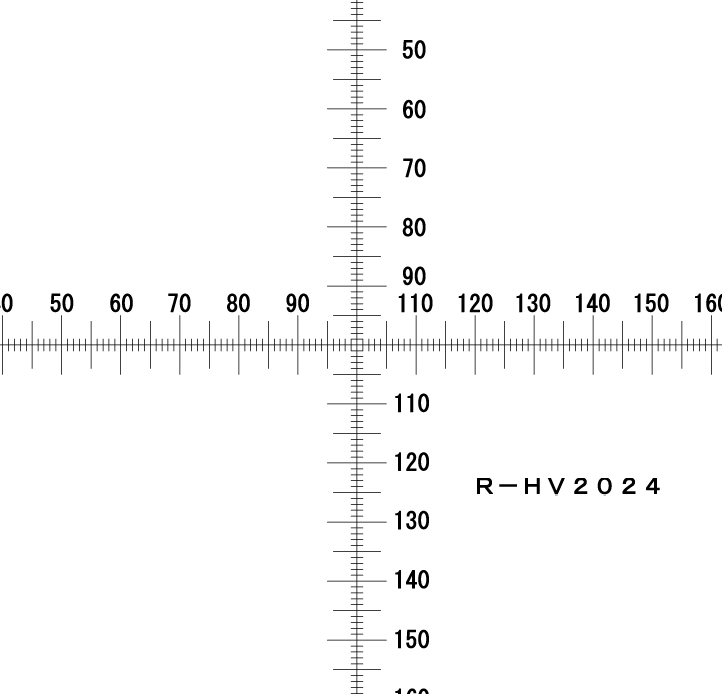

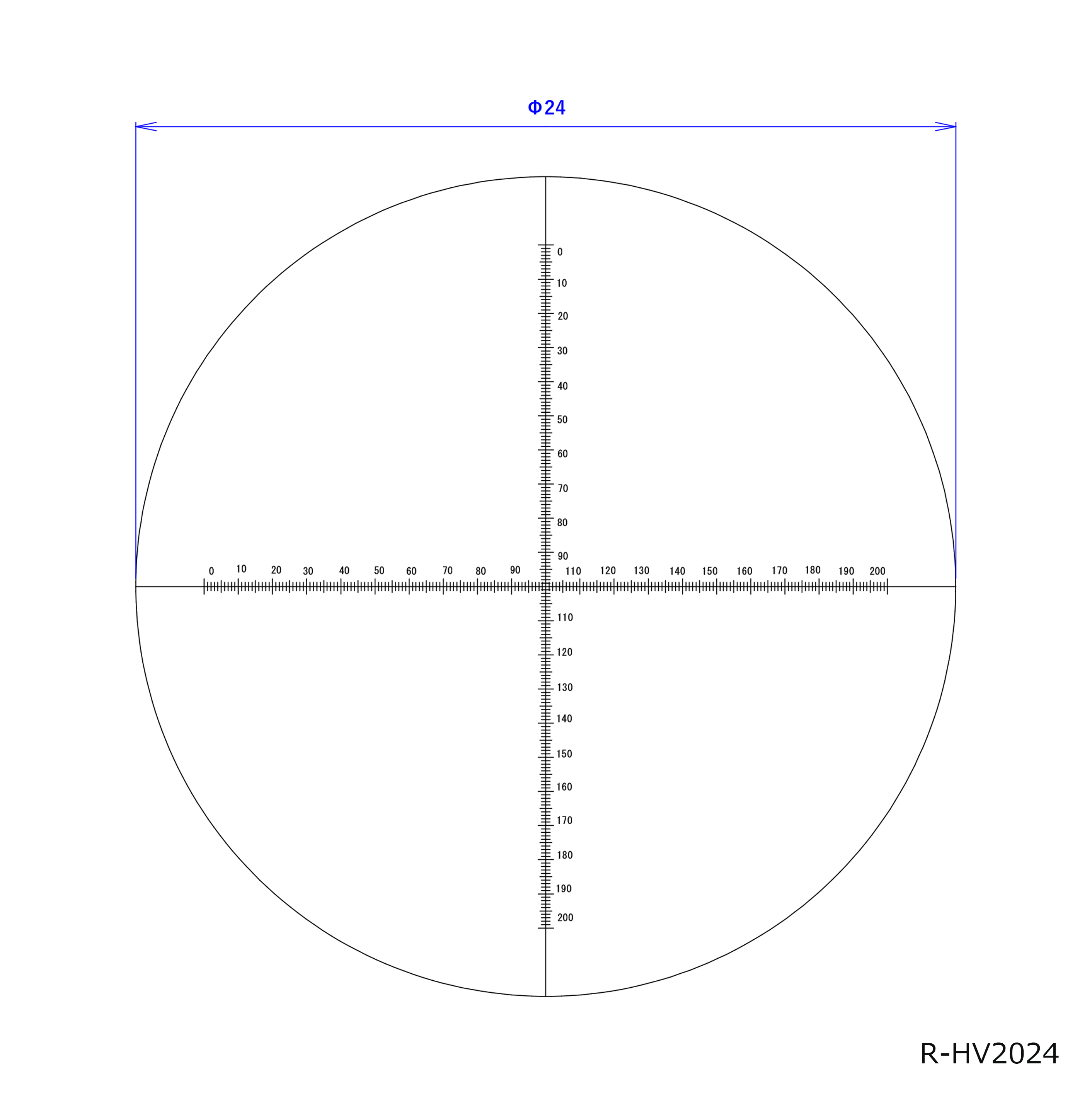

水平垂直目盛　R-HV2024  下面描画（描画面逆文字）

目盛全長＝20mm±0.02
ピ ッ チ ＝0.1mm±0.002
線    巾  ＝0.01(mm)
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\14,800（\16,280)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

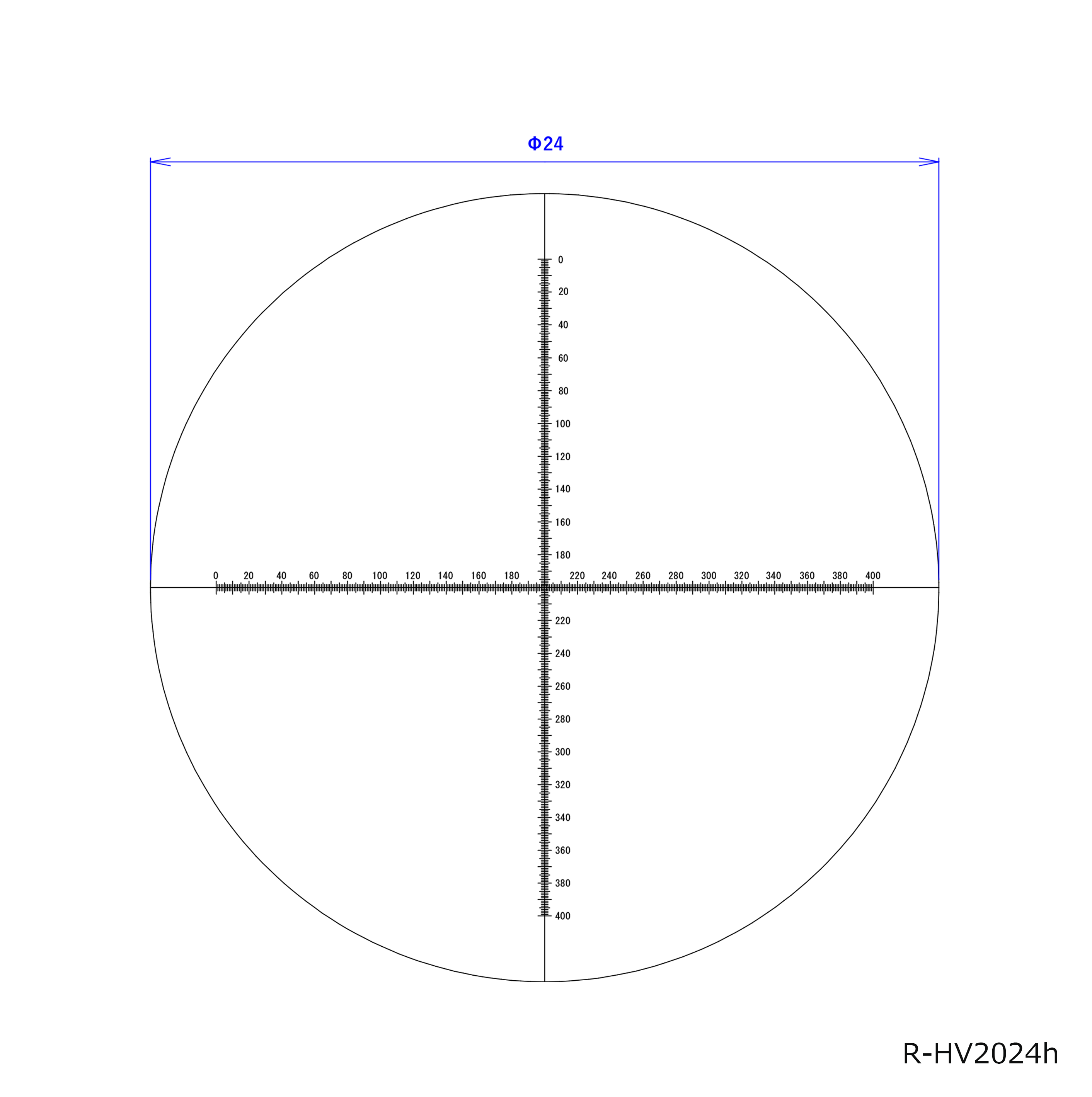

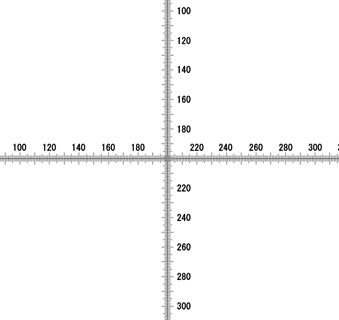

水平垂直目盛　R-HV2024h  下面描画（描画面逆文字）

目盛全長＝20mm±0.02
ピ ッ チ ＝0.05mm±0.002
線    巾  ＝0.01(mm)
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\16,800（\18,480)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

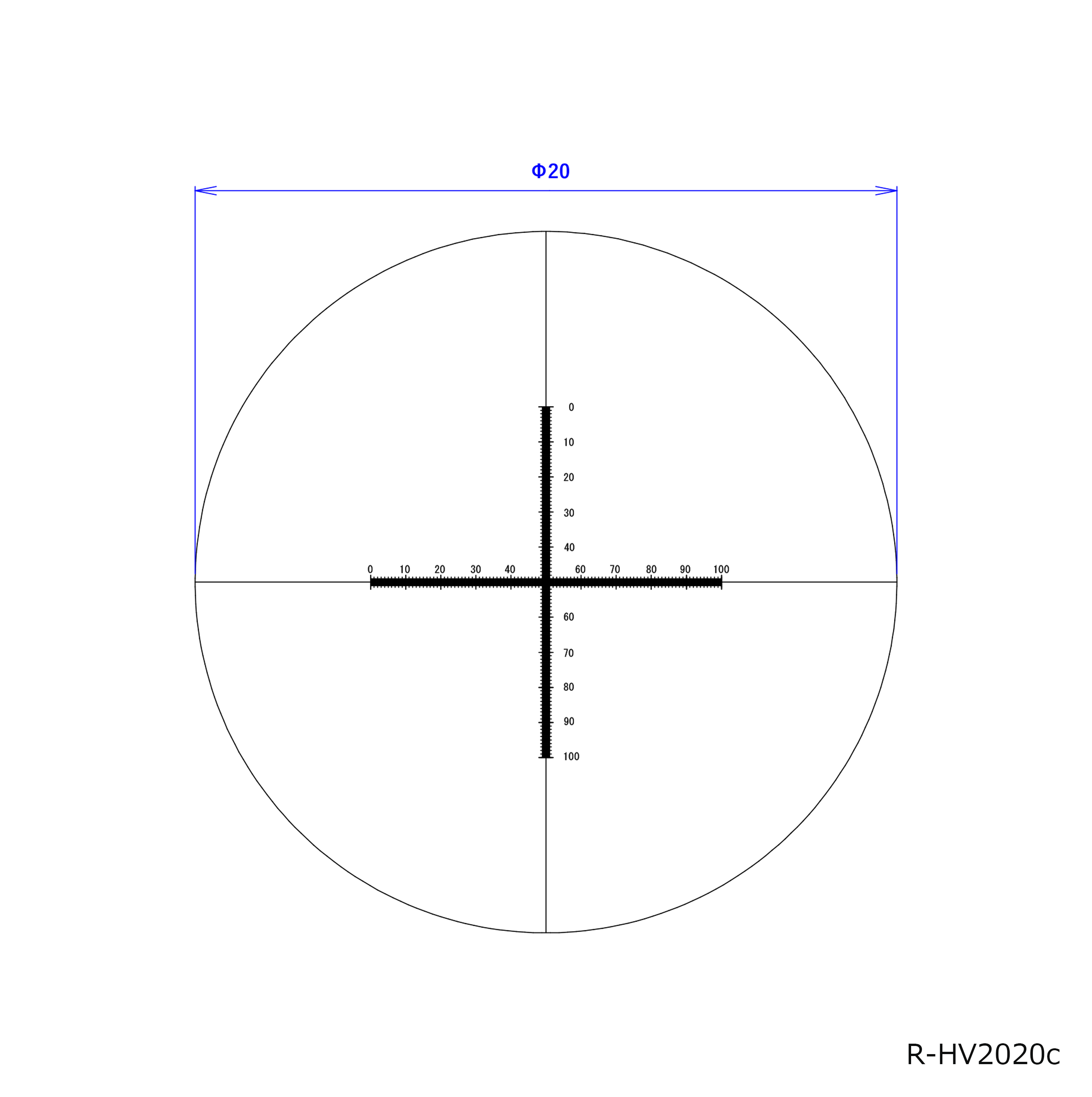

水平垂直目盛　R-HV2020c  下面描画（描画面逆文字）

目盛全長＝10mm±0.02
ピ ッ チ ＝0.01mm±0.002
線    巾  ＝0.003(mm)
外    形  ＝Φ20+0.4/0x1t(mm)
価格(税込)＝\18,000（\19,800)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

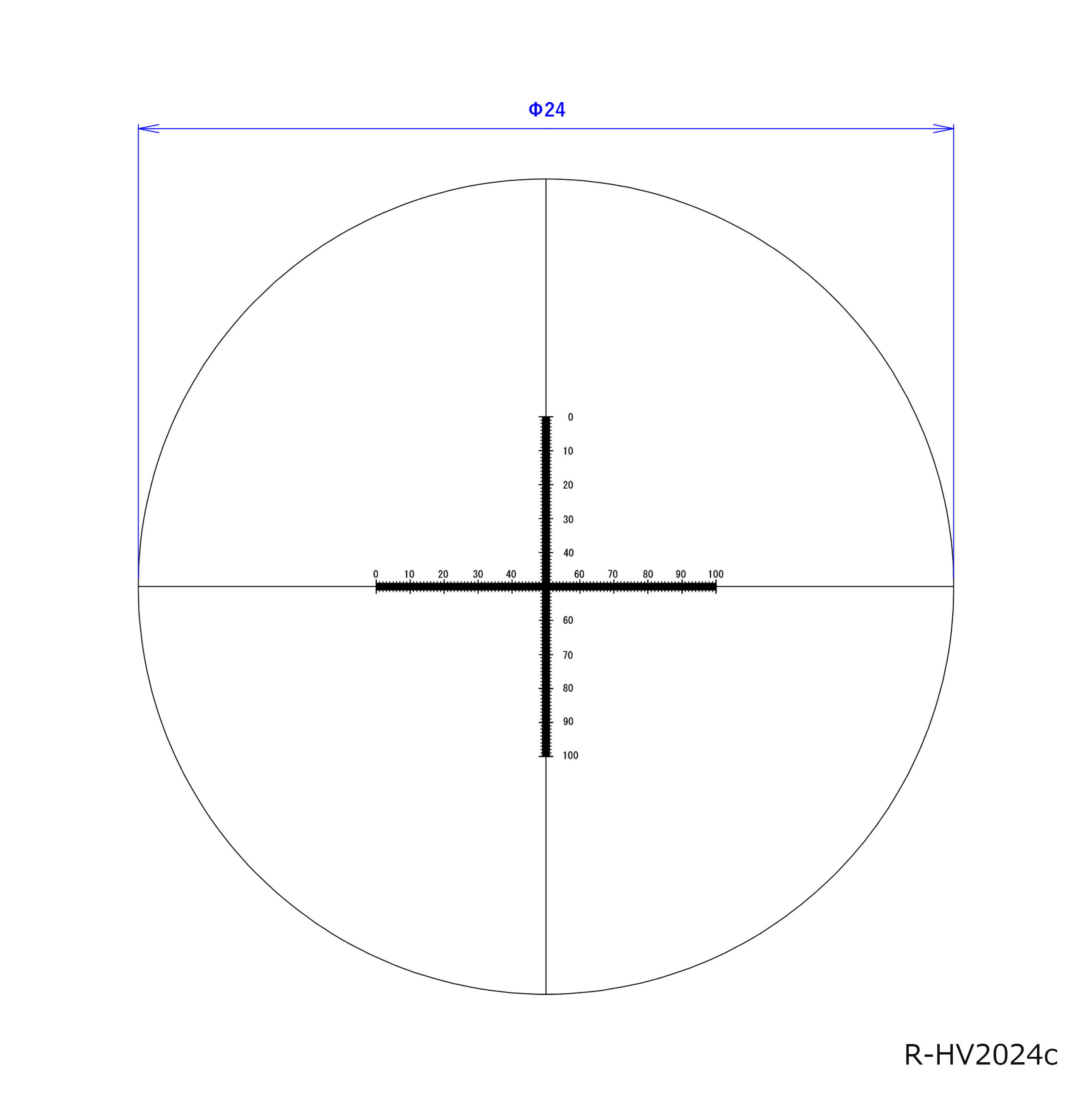

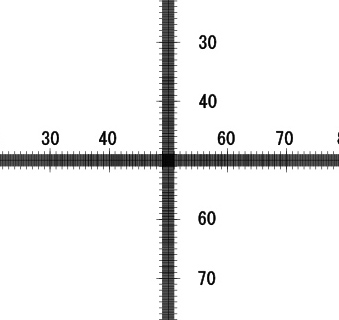

水平垂直目盛　R-HV2024c  下面描画（描画面逆文字）

目盛全長＝10mm±0.02
ピ ッ チ ＝0.01mm±0.002
線    巾  ＝0.003(mm)
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\19,000（\20,900)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

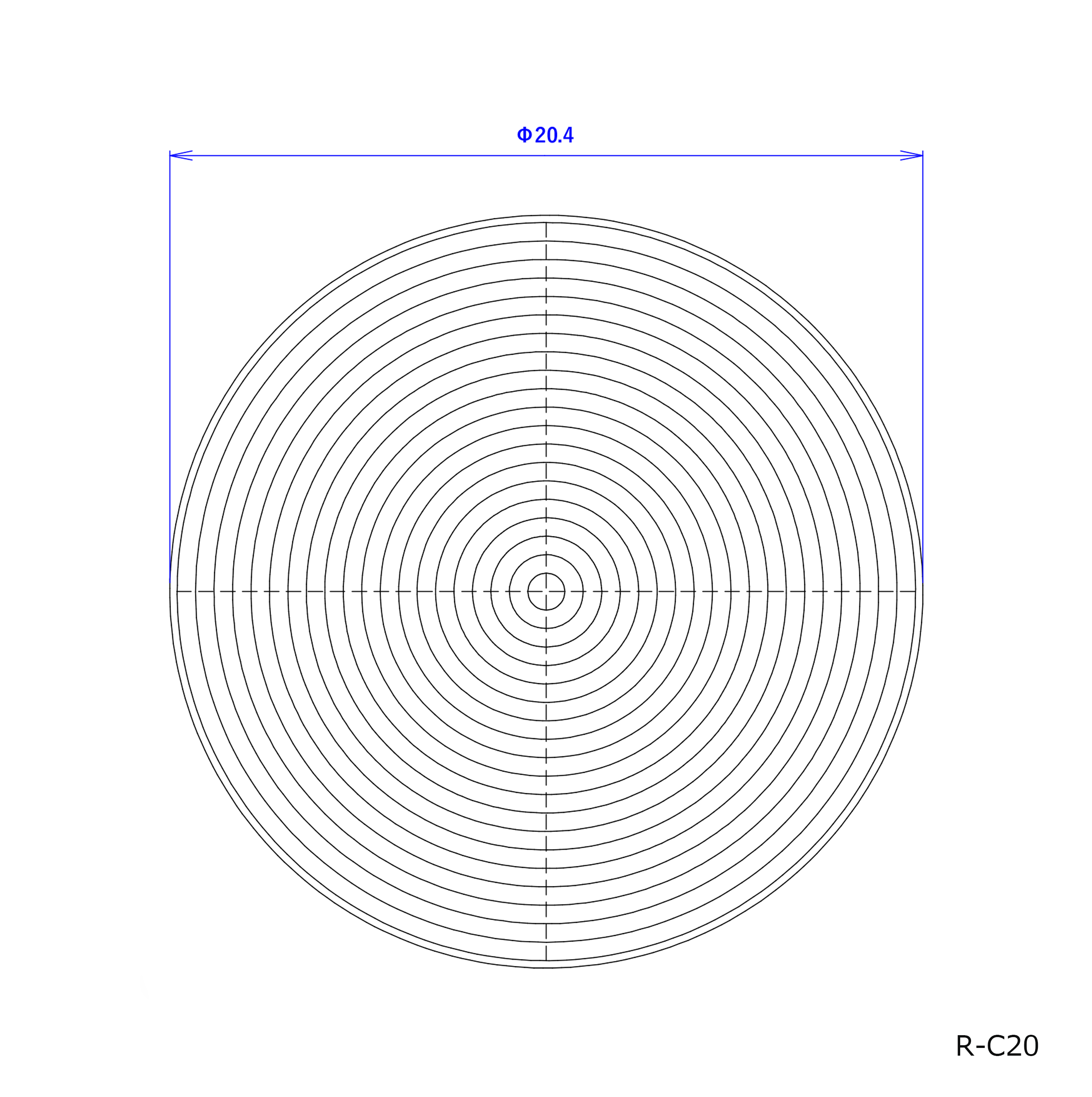

同心円　R-C20

ピ ッ チ ＝0.5mm±0.01
線    巾  ＝0.01(mm)
外    形  ＝Φ20+0.4/0x1t(mm)
価格(税込)＝\12,800（\14,080)

校正測定  A2LA＝\49,500~  一般計測＝\47,300~

---

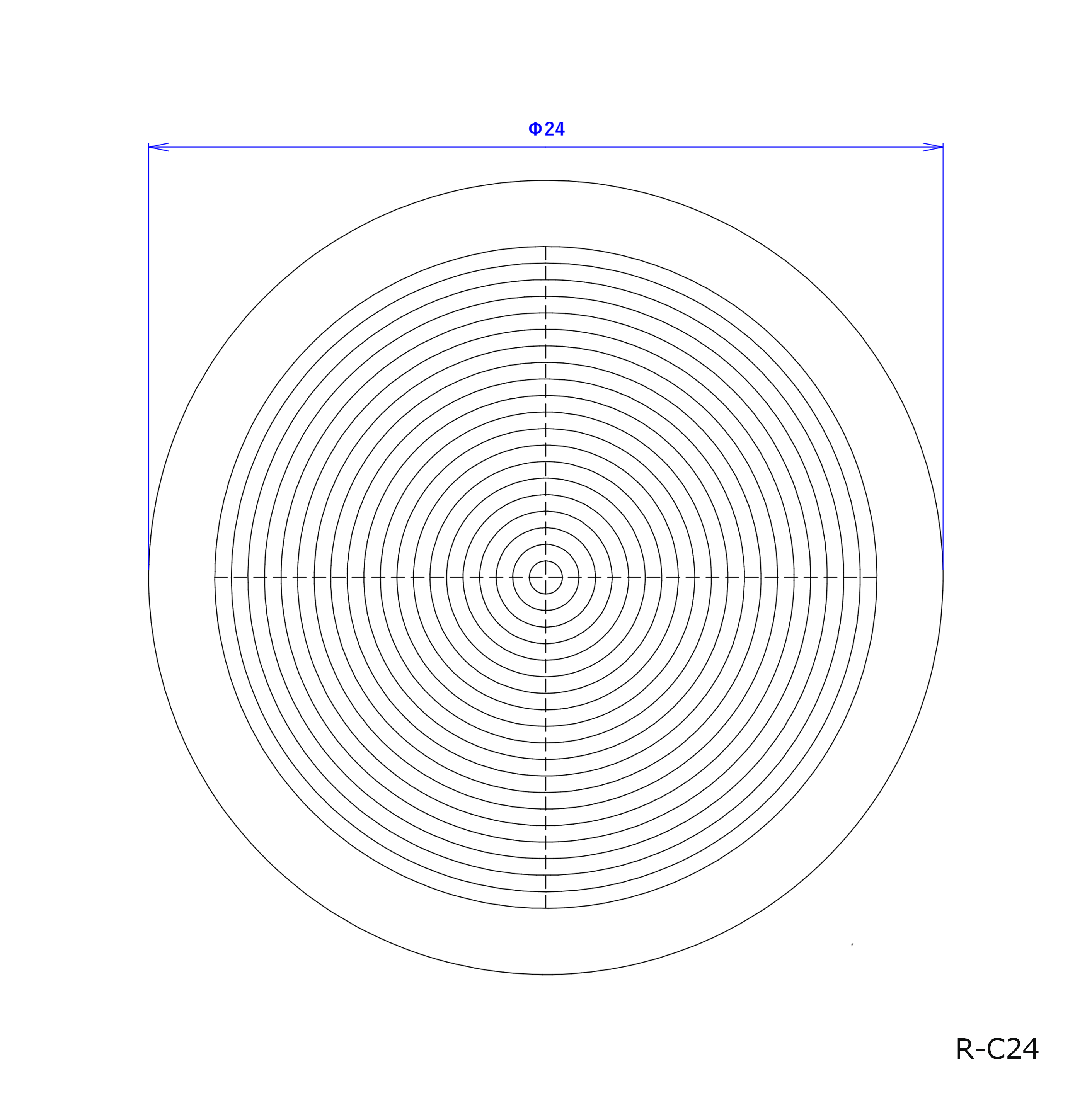

同心円　R-C24

ピ ッ チ ＝0.5mm±0.01
線    巾  ＝0.01(mm)
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\13,800（\15,180)

校正測定  A2LA＝\49,500~  一般計測＝\47,300~

---

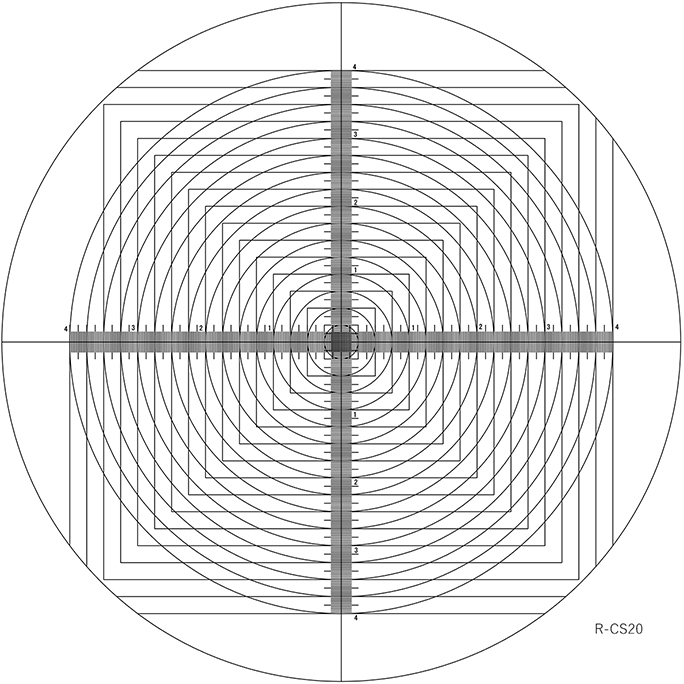

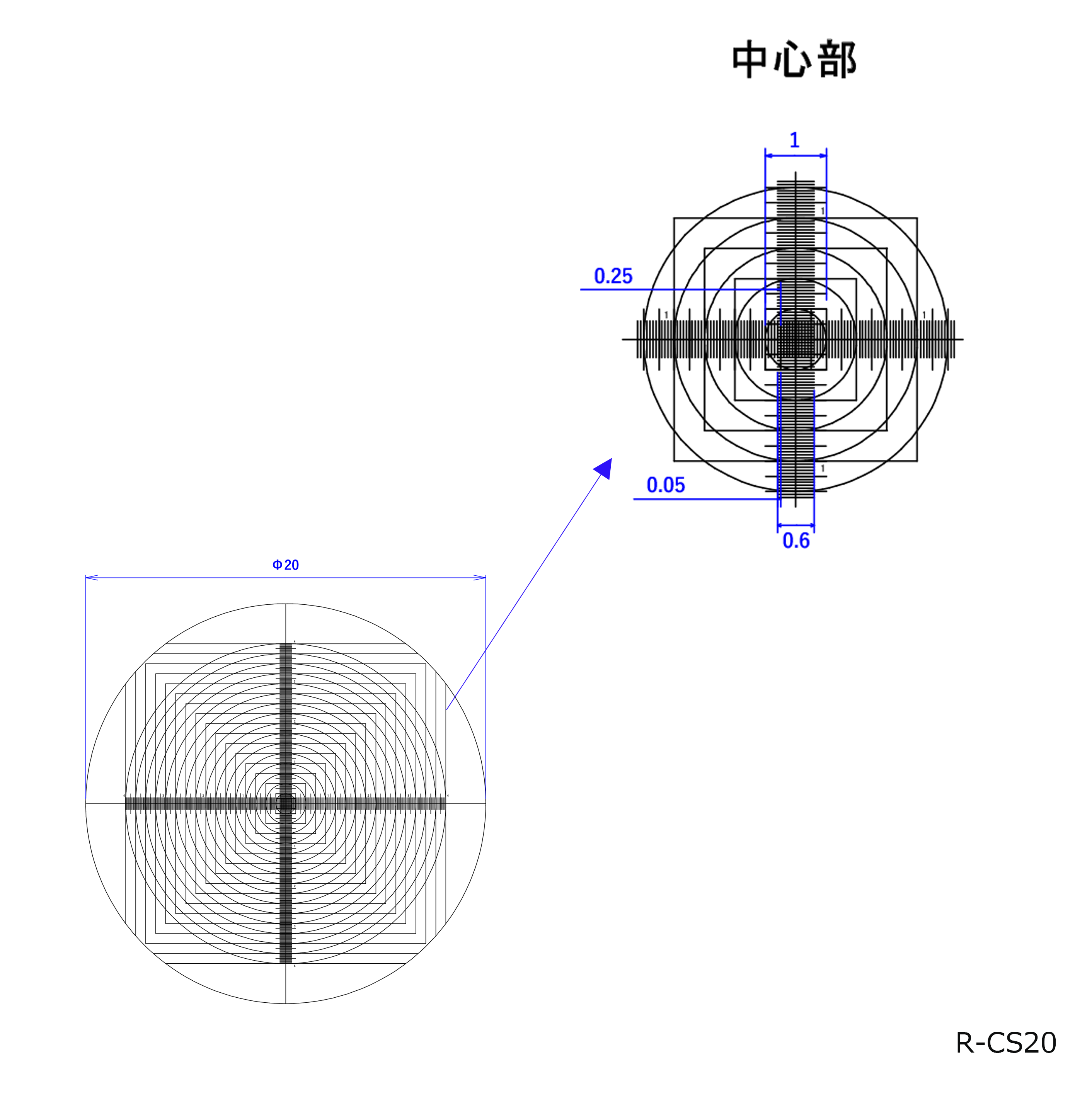

同心円同心角　R-CS20

全長＝16mm
Ｘ・Ｙピッチ  ＝0.05mm±0.002
円         ＝Φ1~Φ16mm
角         ＝1x1~16x16mm  1mm間隔
線    巾  ＝0.01(mm)
外    形  ＝Φ20+0.4/0x1t(mm)
価格(税込)＝\18,000（\19,800)

校正測定  A2LA＝\49,500~  一般計測＝\47,300~

---

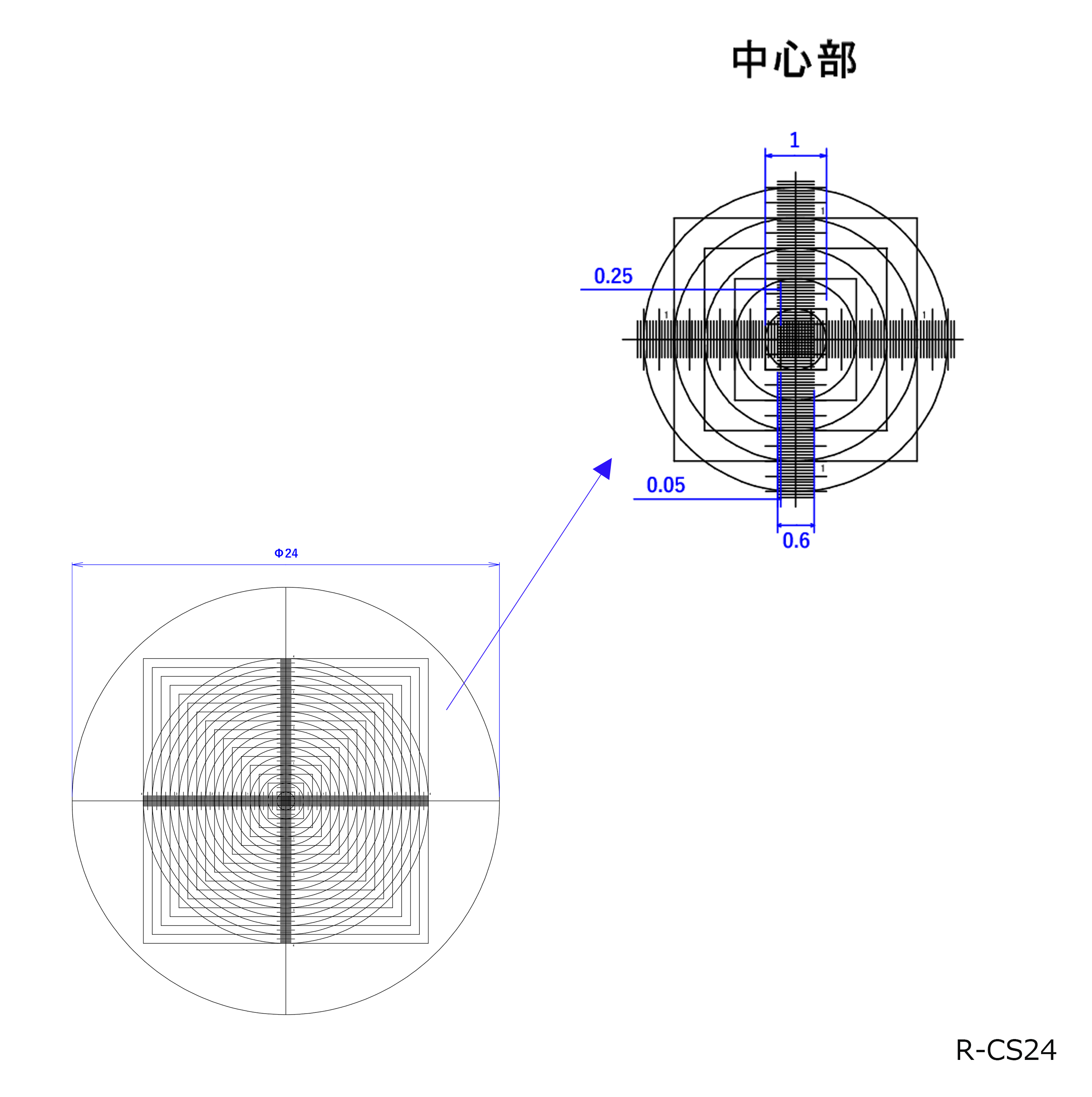

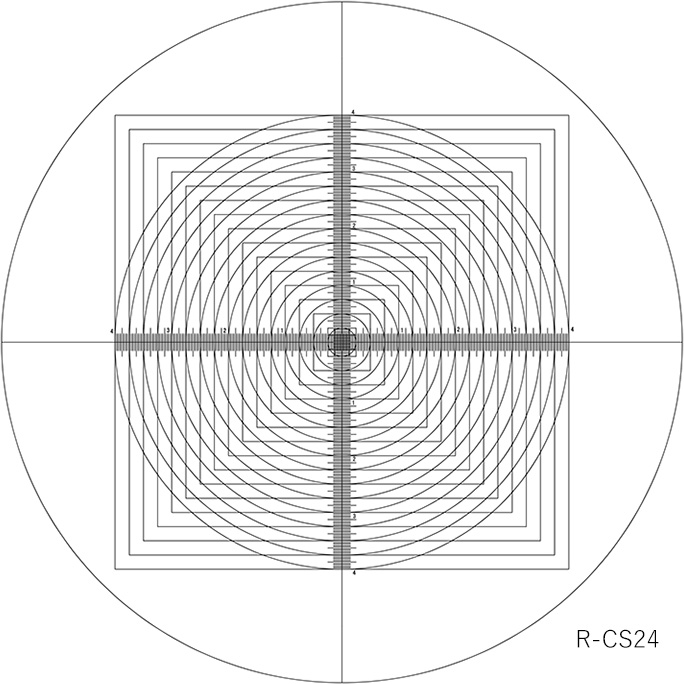

同心円同心角　R-CS24

全長＝16mm
Ｘ・Ｙピッチ  ＝0.05mm±0.002
円         ＝Φ1~Φ16mm
角         ＝1x1~16x16mm  1mm間隔
線    巾  ＝0.01(mm)
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\19,000（\20,900)

校正測定  A2LA＝\49,500~  一般計測＝\47,300~

---

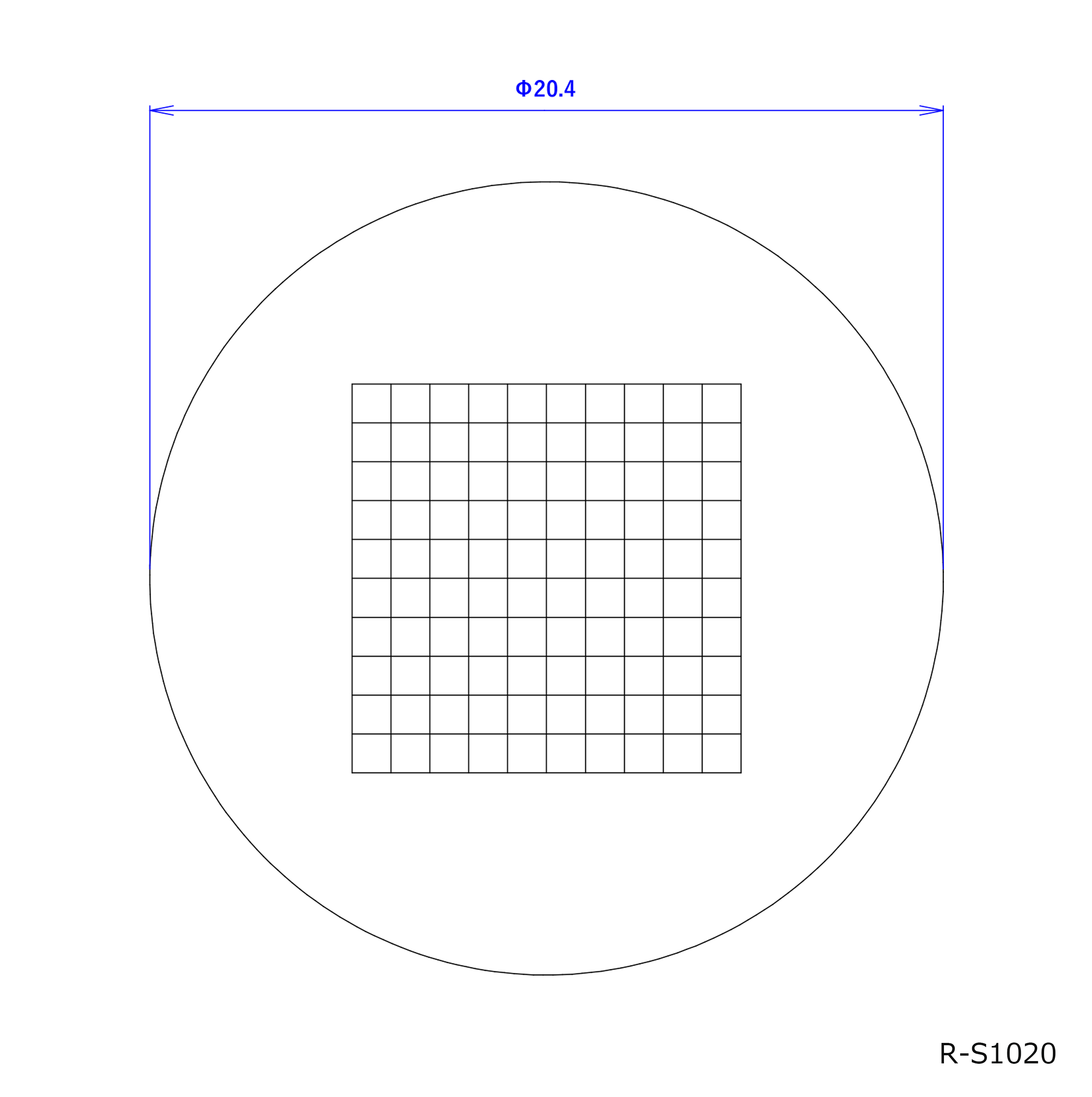

方眼目盛　R-S1020

目盛全長＝10mm±0.02
ピ ッ チ ＝1x1mm±0.01
線    巾  ＝0.01(mm)
外    形  ＝Φ20+0.4/0x1t(mm)
価格(税込)＝\12,800（\14,080)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

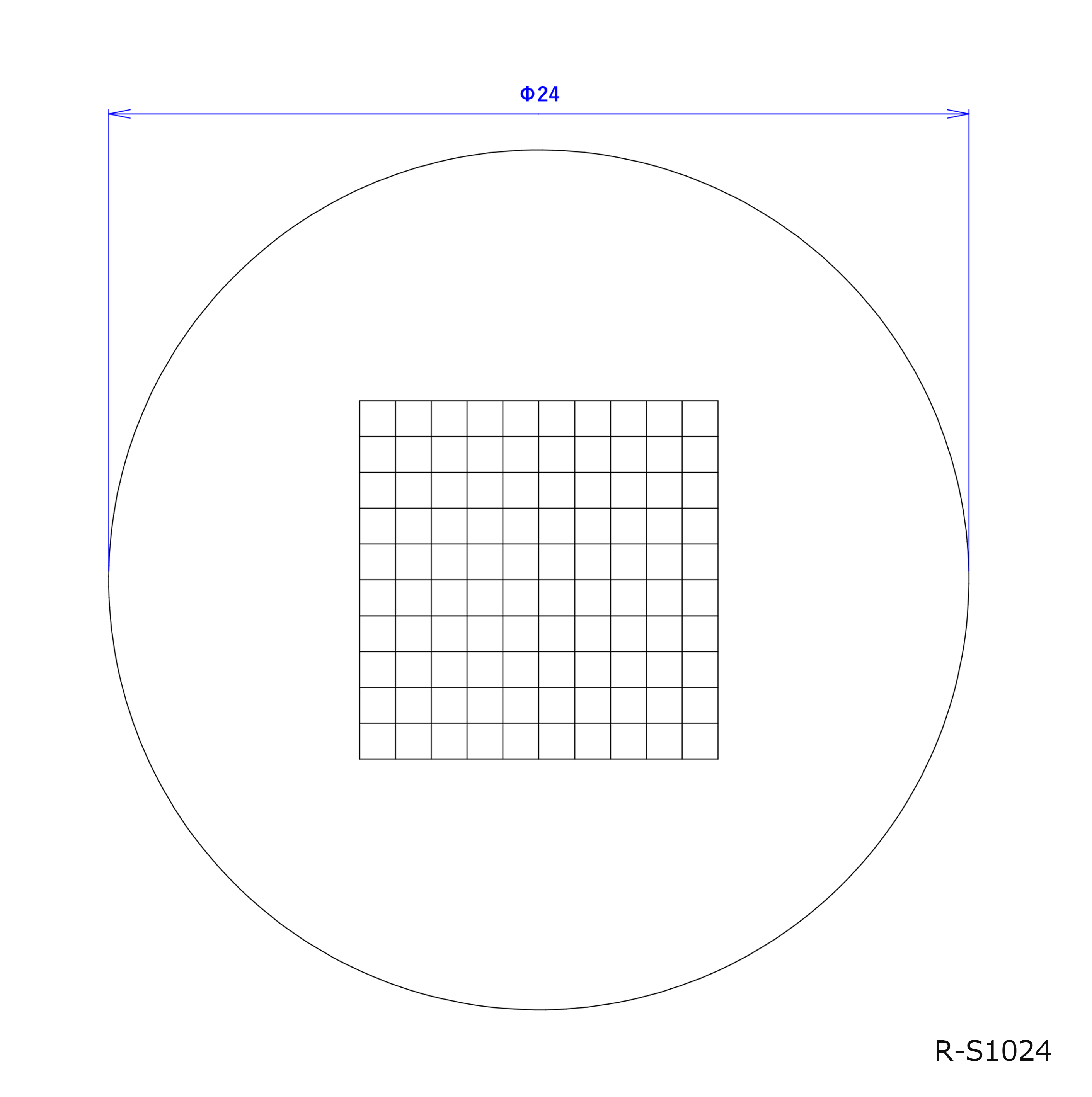

方眼目盛　R-S1024

目盛全長＝10mm±0.02
ピ ッ チ ＝1x1mm±0.01
線    巾  ＝0.01(mm)
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\13,800（\15,180)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

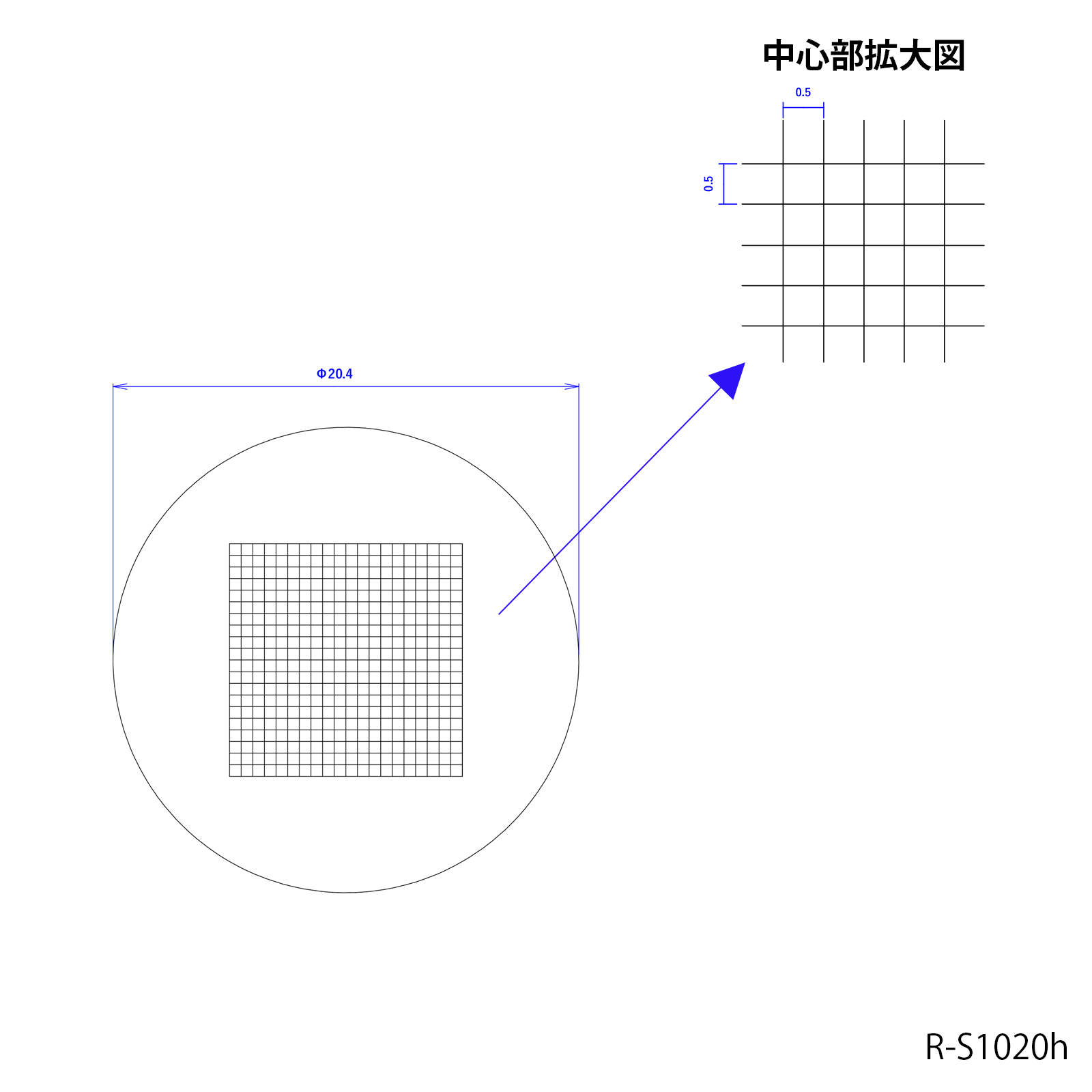

方眼目盛　R-S1020h

目盛全長＝10mm±0.02
ピ ッ チ ＝0.5x0.5mm±0.01
線    巾  ＝0.01(mm)
外    形  ＝Φ20+0.4/0x1t(mm)
価格(税込)＝\12,800（\14,080)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

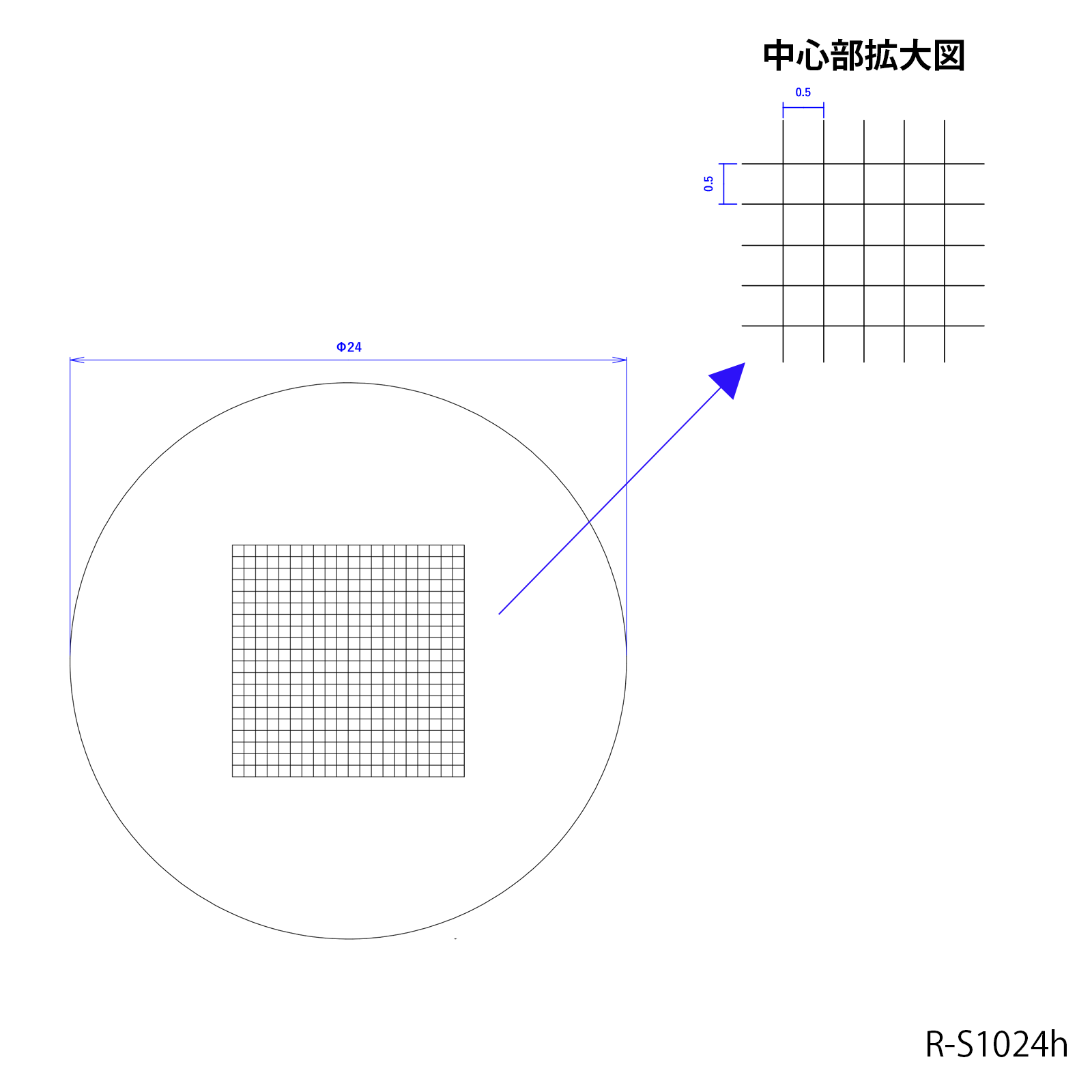

方眼目盛　R-S1024h

目盛全長＝10mm±0.02
ピ ッ チ ＝0.5x0.5mm±0.01
線    巾  ＝0.01(mm)
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\13,800（\15,180)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

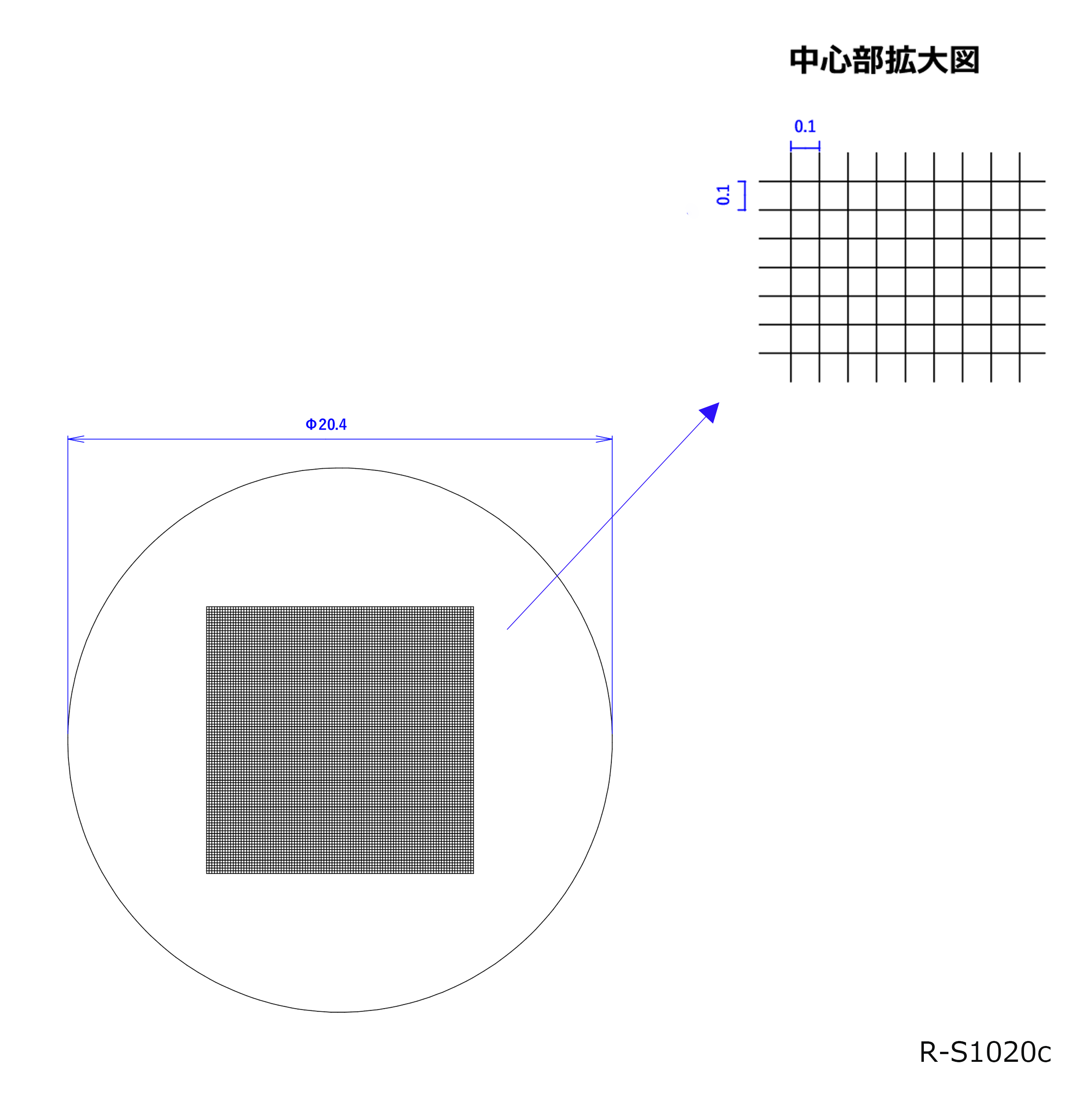

方眼目盛　R-S1020c

目盛全長＝10mm±0.02
ピ ッ チ ＝0.1x0.1mm±0.005
線    巾  ＝0.01(mm)
外    形  ＝Φ20+0.4/0x1t(mm)
価格(税込)＝\13,000（\14,300)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

方眼目盛　R-S1024c

目盛全長＝10mm±0.02
ピ ッ チ ＝0.1x0.1mm±0.005
線    巾  ＝0.01(mm)
外    形  ＝Φ24+±0.2x1t(mm)
価格(税込)＝\14,000（\15,400)

校正測定  JCSS＝\49,500~  A2LA＝\49,500~  一般計測＝\47,300~

---

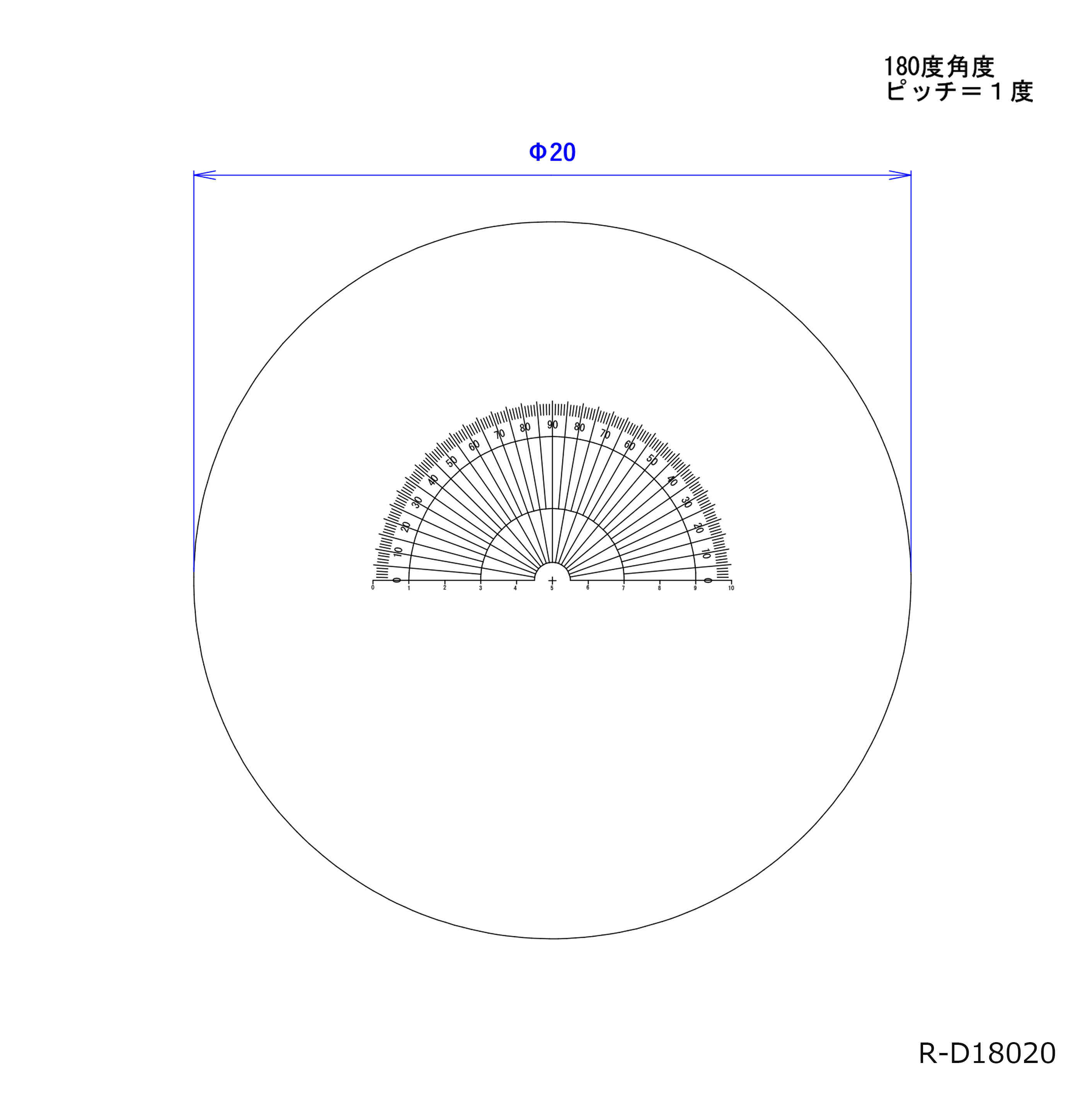

180度　角度スケール　R-D18020  上面描画（描画面正文字）

角度ピッチ＝1度
外    形  ＝Φ20+0.4/0x1t(mm)
価格(税込)＝\18,000（\19,800)

校正測定  A2LA＝\49,500~  一般計測＝\47,300~

---

180度　角度スケール　R-D18024  上面描画（描画面正文字）

角度ピッチ＝1度
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\19,000（\20,900)

校正測定  A2LA＝\49,500~  一般計測＝\47,300~

---

360度　角度スケール　R-D36020  上面描画（描画面正文字）

角度ピッチ＝1度
外    形  ＝Φ20+0.4/0x1t(mm)
価格(税込)＝\18,000（\19,800)

校正測定  A2LA＝\49,500~  一般計測＝\47,300~

---

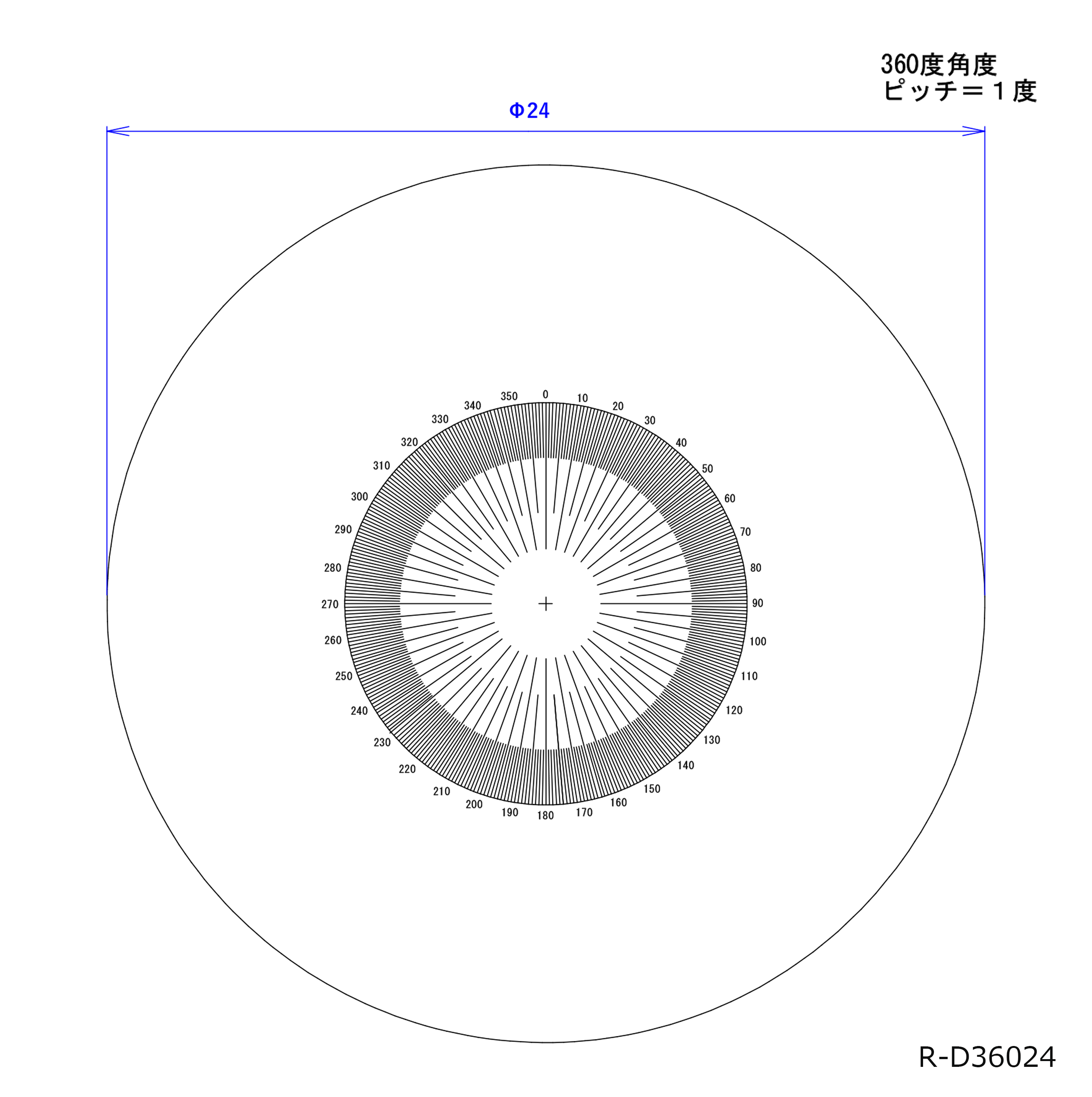

360度　角度スケール　R-D36024  上面描画（描画面正文字）

角度ピッチ＝1度
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\19,000（\20,900)

校正測定  A2LA＝\49,500~  一般計測＝\47,300~

---

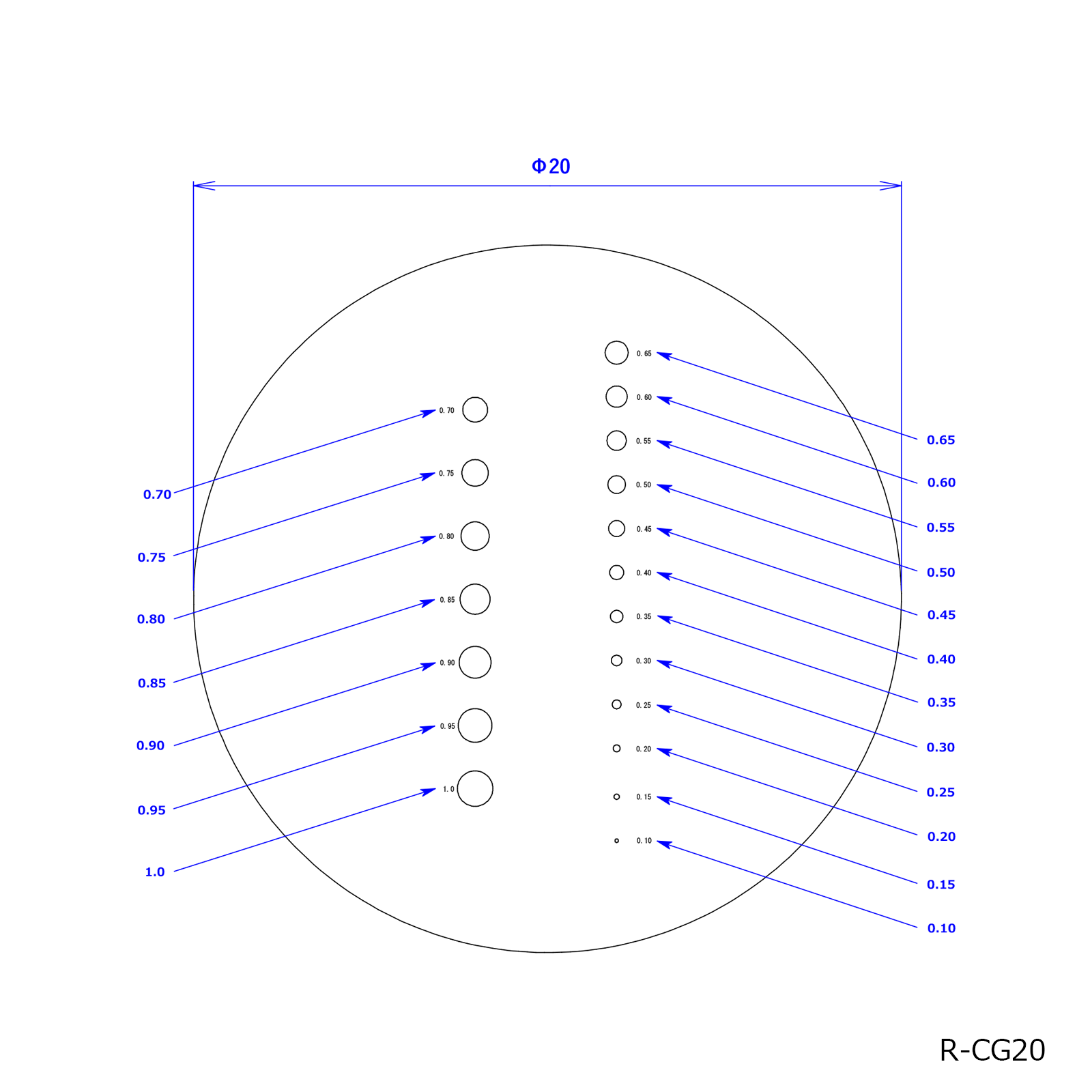

丸ゲージスケール　R-CG20  上面描画（描画面正文字）

円直径＝0.1~1.0までΦ0.05間隔
外    形  ＝Φ20+0.4/0x1t(mm)
価格(税込)＝\18,000（\19,800)

校正測定  A2LA＝\49,500~  一般計測＝\47,300~

---

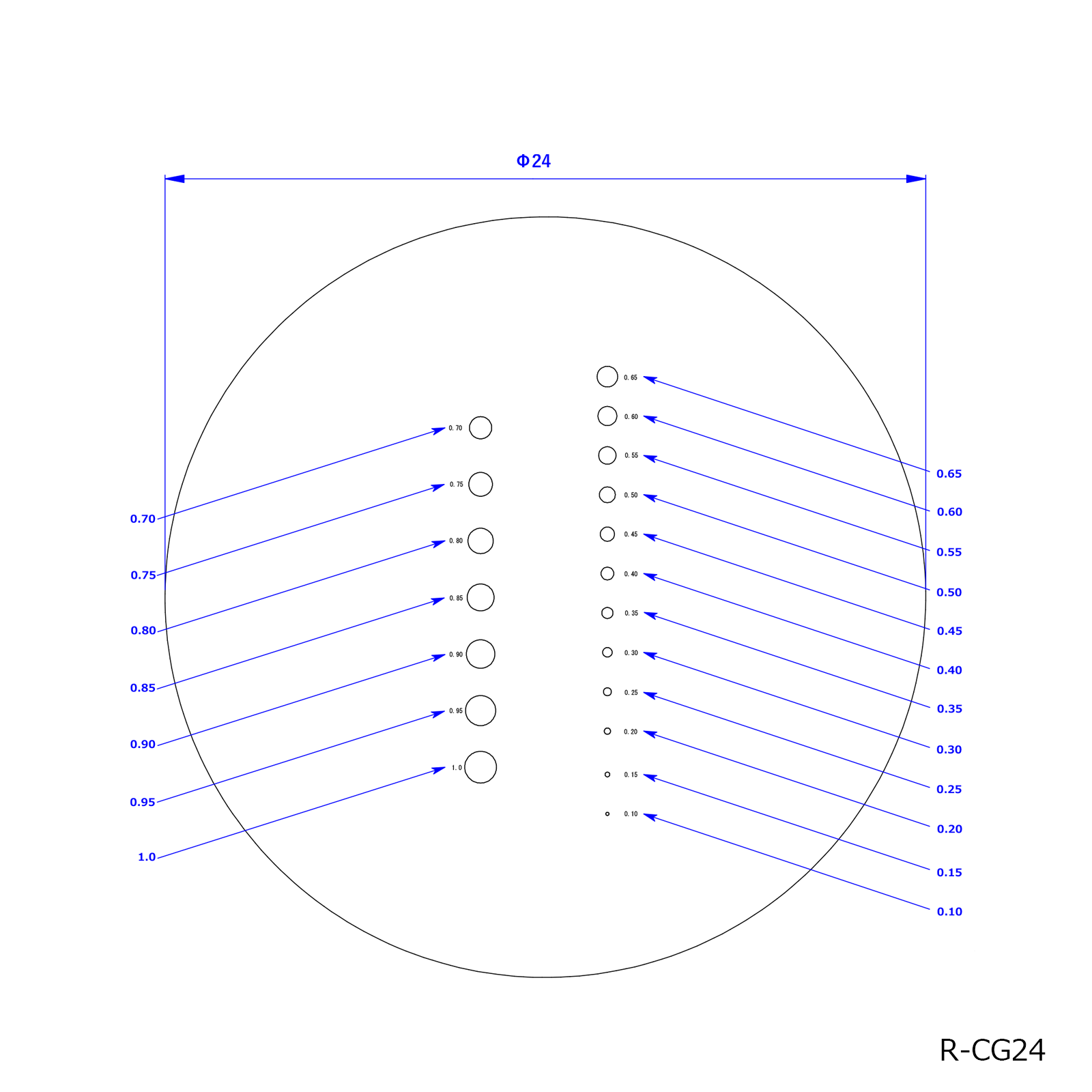

丸ゲージスケール　R-CG24  上面描画（描画面正文字）

円直径＝0.1~1.0までΦ0.05間隔
外    形  ＝Φ24±0.2x1t(mm)
価格(税込)＝\19,000（\20,900)

校正測定  A2LA＝\49,500~  一般計測＝\47,300~

---

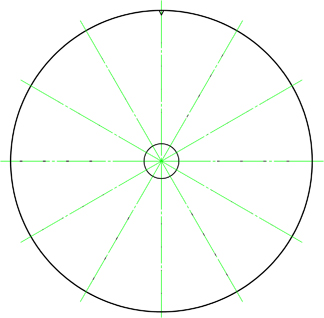

基準スケール　ブロック  受注生産

10μm~100μmまでのＣＤ型
外    形  ＝Φ130x1.2t(mm)
校正測定  A2LA＝\49,500~  一般計測＝\47,300~

---

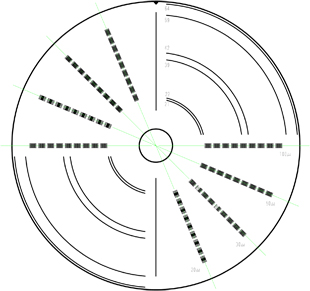

基準スケール　アライメント  受注生産

20μm~100μmまでのＣＤ型
外    形  ＝Φ130x1.2t(mm)
校正測定  A2LA＝\49,500~  一般計測＝\47,300~

---

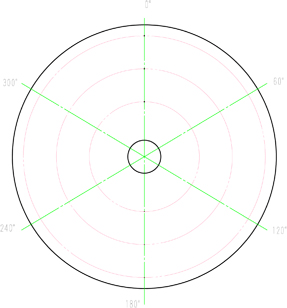

基準スケール　ピンホール  受注生産

10μm~200μmまでのＣＤ型
外    形  ＝Φ130x1.2t(mm)
校正測定  A2LA＝\49,500~  一般計測＝\47,300~

---
