小型マイクロレンズ・ホルダー＆アクセサリー／１２φ・Ｍ１０．５板製品一覧小型マイクロレンズ・ホルダー＆アクセサリー／１２φ・Ｍ１０．５
小型マイクロレンズ・ホルダー＆アクセサリー／１２φ・Ｍ１０．５
小型マイクロレンズは通称小指カメラ「外形φ１２ｍｍ／Ｍ１０．５」に対応したオプティカルパーツです。

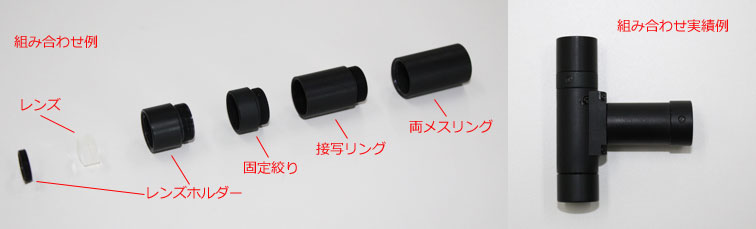

マスターレンズや各パーツを組み合わせることで、多種な倍率やワーキングディスタンス（撮影距離）を設定できます。
マスターレンズのｆ12mmからｆ100mmまで１４種類。レンズホルダー・接写リング・絞り・両オスリング・両メスリングなどアクセサリー群も充実した品揃えです。
※納入実績の多い同軸落射照明機工付きタイプや側写タイプ※
同軸落射照明機工付きタイプはお手持ちのライトガイド光源やＬＥＤ照明を取り付ける事で簡単にセッティングできます。
側写タイプはカメラの光軸から９０°方向にある被写体を撮像する場合に使用します。特に取付場所が狭い箇所や管内部の撮影に適しています。
アクロマートレンズ（色消しレンズ）
アクロマートレンズ（色消しレンズ）は屈折率の異なる硝材を凹と凸の2枚のレンズで組み合わせることにより色収差の補正されたレンズです。 コーティングはマゼンタ単層反射防止コーティング。
外 形 ：φ８ｍｍ＋０／－０．１ｍｍ
焦点距離公差：±０．２ｍｍ
偏芯：３’以内
表面品質：MIL60-40（スクラッチ／ディグ）
| 品番 | 焦点距離 | ﾊﾞｯｸﾌｫｰｶｽ | 中心厚:tc | ｺﾊﾞ厚:te | 税別/税込 |
| AS-ACL8012 | 12 | 9.4 | 4.9 | 3.89 | \8,000 (\8,800) |
| AS-ACL8016 | 16 | 13.33 | 4.9 | 4.10 | \8,000 (\8,800) |
| AS-ACL8020 | 20 | 17.00 | 3.7 | 2.89 | \8,000 (\8,800) |
| AS-ACL8025 | 25 | 22.60 | 5.1 | 4.18 | \8,000 (\8,800) |
| AS-ACL8030 | 30 | 27.03 | 4.5 | 4.00 | \8,000 (\8,800) |
| AS-ACL8035 | 35 | 32.08 | 4.5 | 4.07 | \8,000 (\8,800) |
| AS-ACL8040 | 40 | 37.08 | 4.5 | 4.13 | \8,000 (\8,800) |
| AS-ACL8050 | 50 | 47.11 | 4.5 | 4.20 | \8,000 (\8,800) |
| AS-ACL8060 | 60 | 57.43 | 4.0 | 3.75 | \8,000 (\8,800) |
| AS-ACL8070 | 70 | 67.43 | 4.0 | 3.79 | \8,000 (\8,800) |
| AS-ACL8075 | 75 | 72.48 | 4.0 | 3.80 | \8,000 (\8,800) |
| AS-ACL8080 | 80 | 77.46 | 4.0 | 3.81 | \8,000 (\8,800) |
| AS-ACL8090 | 90 | 87.42 | 4.0 | 3.83 | \8,000 (\8,800) |
| AS-ACL8100 | 100 | 97.37 | 4.0 | 3.85 | \8,000 (\8,800) |
レンズホルダー：Ｍ１０．５
アクロマートレンズ（外形８φ専用）を入れてカメラや接写リングなどのアクセサリーに取り付けます。
| 写 真 | 品 番 | 品 名 | 税別 税込 |
 |
AS-K12001 | ﾚﾝｽﾞﾎﾙﾀﾞｰM10.5 | \4,800 (\5,280) |
接写リング：Ｍ１０．５
レンズとカメラの間に入れ光路長を伸長する部品です。
5mm・10mm・15mm・20mm・50mmの固定タイプと15～18mmまでの可変タイプがあります。
| 写 真 | 品 番 | 品 名 ／ 内 容 | 税別 税込 |
  |
AS-K12005 | 接写ﾘﾝｸﾞ 5mm | \2,500 (\2,750) |
| AS-K12006 | 接写ﾘﾝｸﾞ 10mm | \2,600 (\2,860) |
|
| AS-K12007 | 接写ﾘﾝｸﾞ 15mm | \2,800 (\3,080) |
|
| AS-K12008 | 接写ﾘﾝｸﾞ 20mm | \3,000 (\3,300) |
|
| AS-K12009 | 接写ﾘﾝｸﾞ 50mm | \6,000 (\6,600) |
|
| AS-K12010 | 可変接写ﾘﾝｸﾞ 15～18mm光路長を伸長 |
\8,000 (\8,800) |
固定絞り・可変絞り：Ｍ１０．５
光量を絞り制限する部品です。
絞り穴径が固定タイプと可変タイプがあります。
| 写 真 | 品 番 | 品 名 ／ 内 容 | 税別 税込 |
  |
AS-K12020 | 固定絞り φ0.5 | \4,000 (\4,400) |
| AS-K12021 | 固定絞り φ0.75 | \4,000 (\4,400) |
|
| AS-K12022 | 固定絞り φ1 | \4,000 (\4,400) |
|
| AS-K12023 | 固定絞り φ2 | \4,000 (\4,400) |
|
| AS-K12024 | 固定絞り φ3 | \4,000 (\4,400) |
|
| AS-K12025 | 固定絞り φ4 | \4,000 (\4,400) |
|
| AS-K12026 | 固定絞り φ5 | \4,000 (\4,400) |
|
| AS-K12027 | 可変絞り 0.5mmφ～4.0mmφ |
\18,000 (\19,800) |
両メスリング：Ｍ１０．５
オスネジ同士を連結する部品です。
| 写 真 | 品 番 | 品 名 ／ 内 容 | 税別 税込 |
 |
AS-K12030 | 両ﾒｽﾘﾝｸﾞ 3mm | \3,000 (\3,300) |
| AS-K12031 | 両ﾒｽﾘﾝｸﾞ 10mm | \3,000 (\3,300) |
|
| AS-K12032 | 両ﾒｽﾘﾝｸﾞ 15mm | \3,000 (\3,300) |
|
| AS-K12033 | 両ﾒｽﾘﾝｸﾞ 20mm | \3,000 (\3,300) |
マクロコンバータレンズ：Ｍ１０．５
倍率を拡大するレンズです。作動距離（ワーキングディスタンス）は変わりません。
| 写 真 | 品 番 | 品 名 ／ 内 容 | 税別 税込 |
 |
AS-K12040 | ﾏｸﾛｺﾝﾊﾞｰﾀ 1.5倍 外形：φ12×19 |
\18,000 (\19,800) |
| AS-K12041 | ﾏｸﾛｺﾝﾊﾞｰﾀ 2倍 外形：φ12×23 |
\19,000 (\20,900) |
|
| AS-K12042 | ﾏｸﾛｺﾝﾊﾞｰﾀ 3倍 外形：φ12×43.5 |
\40,000 (\44,0900) |
回転方向調整リング：Ｍ１０．５
カメラや各パーツなどを取り付けたまま回転方向を調整する部品です。
| 写 真 | 品 番 | 品 名 | 税別 税込 |
 |
AS-K12050 | 方向回転調整ﾘﾝｸﾞ 外形：φ12×3 |
\6,800 (\7,480) |
側写ユニット：Ｍ１０．５
実像を９０°方向へ投影する部品です。像の左右反転はしません。
| 写 真 | 品 番 | 品 名 | 税別 税込 |
 |
AS-K12051 | 側写ﾕﾆｯﾄ 外形：φ12×14.6 |
MTO |
Ｃマウント変換リング：Ｍ１０．５
ＣマウントカメラやＣマウント鏡筒に取り付ける部品です。
| 写 真 | 品 番 | 品 名 | 税別 税込 |
 |
AS-K12055 | Cﾏｳﾝﾄ変換ﾘﾝｸﾞ 外形：φ30×4 |
\4,800 (\5,280) |
同軸落射照明用鏡筒：Ｍ１０．５
φ８ｍｍ光ファイバーライトガイドやＬＥＤ照明を同軸落射照明用鏡筒側面から入射し光軸を直角方向へ照射しレンズと同軸方向にに照明をあてられます。
| 写 真 | 品 番 | 品 名 | 税別 税込 |
 |
AS-K12060 | 同軸落射照明用鏡筒 | \40,000 (\44,000) |
特注品実績例
過去に納入した特注品実績例を一部紹介します。
機密保持契約を締結したユーザー向けの製品は都合により記載しておりません。
①上下２視野を同時にカメラへ取り込むレンズ用ユニットです。
②側写鏡筒に取り付けるリングＬＥＤ照明です。
③レンズホルダー・絞り・接写リング・両メスリングを一体化したレンズユニットです。
| ①上下２視野レンズ用ユニット | ②側写ユニット用ＬＥＤ照明 | ③各パーツを一体化したレンズ |
 |
 |
 |
※ 品質改善等の理由により予告無く仕様及び価格の変更がございますのでご了承願います。
