Cマウント規格　レンズホルダー・接写リング・アクセサリー製品一覧Cマウント規格　レンズホルダー・接写リング・アクセサリー

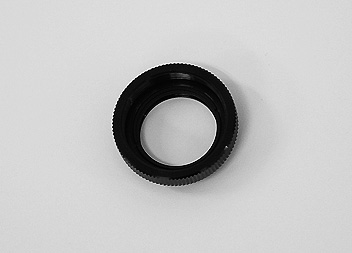

レンズホルダー  Ｃマウント

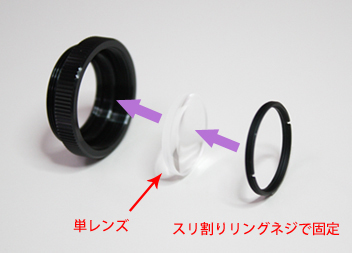

レンズホルダーは平凸レンズや両凸レンズなどの単レンズや光学フィルターを固定する部品です。
対応サイズは外形３φ〜２０φまでの５種類と薄肉と肉厚の２タイプのオプティカルパーツが取付られます。
鏡筒にはＣマウント雌ねじと反対側に雄ねじが施されていて他の部品と連結できます。

  単位：ｍｍ
品番 品名／詳細 外形／外観図 税別/税込
AS-KC001 Cﾏｳﾝﾄﾚﾝｽﾞﾎﾙﾀﾞｰ3φ(3φ単ﾚﾝｽﾞ用)
ｺﾊﾞ厚1.5〜3.5mmのﾚﾝｽﾞが取付可能		 φ30mm×5.5mm
PDF		 \4,800
(\5,280)
AS-KC002 Cﾏｳﾝﾄﾚﾝｽﾞﾎﾙﾀﾞｰ5φ(5φ単ﾚﾝｽﾞ用)
ｺﾊﾞ厚1.5〜3.5mmのﾚﾝｽﾞが取付可能		 φ30mm×5.5mm
PDF		 \4,800
(\5,280)
AS-KC003 Cﾏｳﾝﾄﾚﾝｽﾞﾎﾙﾀﾞｰ10φ(10φ単ﾚﾝｽﾞ用)
ｺﾊﾞ厚1.5〜3.5mmのﾚﾝｽﾞが取付可能		 φ30mm×5.5mm
PDF		 \4,800
(\5,280)
AS-KC004 Cﾏｳﾝﾄﾚﾝｽﾞﾎﾙﾀﾞｰ15φ(15φ単ﾚﾝｽﾞ用)
ｺﾊﾞ厚1.5〜3.5mmのﾚﾝｽﾞが取付可能		 φ30mm×5.5mm
PDF		 \4,800
(\5,280)
AS-KC005 Cﾏｳﾝﾄﾚﾝｽﾞﾎﾙﾀﾞｰ20φ(20φ単ﾚﾝｽﾞ用)
ｺﾊﾞ厚1.5〜3.5mmのﾚﾝｽﾞが取付可能		 φ30mm×5.5mm
PDF		 \4,800
(\5,280)
AS-KC006 Cﾏｳﾝﾄ肉厚ﾚﾝｽﾞﾎﾙﾀﾞｰ10φ(10φ単ﾚﾝｽﾞ用)
ｺﾊﾞ厚5〜10mmのﾚﾝｽﾞが取付可能		 φ30mm×14mm
PDF		 \4,800
(\5,280)
AS-KC007 Cﾏｳﾝﾄ肉厚ﾚﾝｽﾞﾎﾙﾀﾞｰ15φ(15φ単ﾚﾝｽﾞ用)
ｺﾊﾞ厚5〜10mmのﾚﾝｽﾞが取付可能		 φ30mm×14mm
PDF		 \4,800
(\5,280)
AS-KC008 Cﾏｳﾝﾄ肉厚ﾚﾝｽﾞﾎﾙﾀﾞｰ20φ(20φ単ﾚﾝｽﾞ用)
ｺﾊﾞ厚5〜10mmのﾚﾝｽﾞが取付可能		 φ30mm×14mm
PDF		 \4,800
(\5,280)

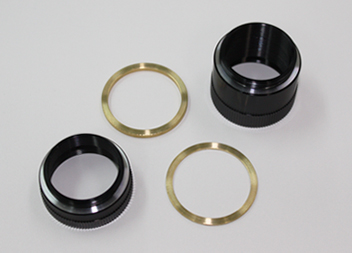

接写リング ・接写バレル  Ｃマウント


接写リング及びバレルは光学システムの倍率調整が簡単に出来ます。

寸法にはＣマウントネジ部は含まれていません。　　単位：ｍｍ

品  番 外寸ｘ長さ 材  質 税別/税込
AS-EXT-5 φ30mm×0.5mm 真鍮 \1,200
(\1,320)
AS-EXT01 φ30mm×1mm 真鍮 \1,200
(\1,320)
AS-EXT02 φ30mm×2mm 真鍮 \1,200
(\1,320)
AS-EXT05 φ30mm×5mm アルミ \2,300
(\2,530)
AS-EXT10 φ30mm×10mm アルミ \2,500
(\2,750)
AS-EXT15 φ30mm×15mm アルミ \3,000
(\3,300)
AS-EXT20 φ30mm×20mm アルミ \3,200
(\3,520)
AS-EXT30 φ30mm×30mm アルミ \3,400
(\3,740)
AS-EXT40 φ30mm×40mm アルミ \3,700
(\4,070)
AS-EXT50 φ30mm×50mm アルミ \4,000
(\4,400)

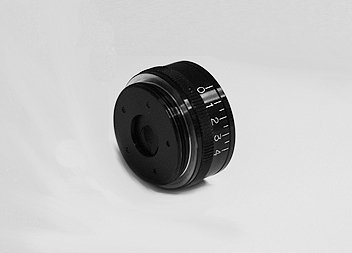

可変絞り鏡筒  Ｃマウント


可変絞り鏡筒はオープンからクローズまで8個所のクリックにて光の量を調節できます。
鏡筒にはＣマウント雌ねじと反対側に雄ねじが施されていて他の部品と連結できます。
単レンズはもちろん弊社高解像マイクロレンズの開口絞りとしても使用できます。


寸法にはＣマウントネジ部は含まれていません。　　単位：ｍｍ

品  番 外寸ｘ長さ 外観図 税別/税込
AS-KC020 φ30mm×12mm PDF \14,800
(\16,280)

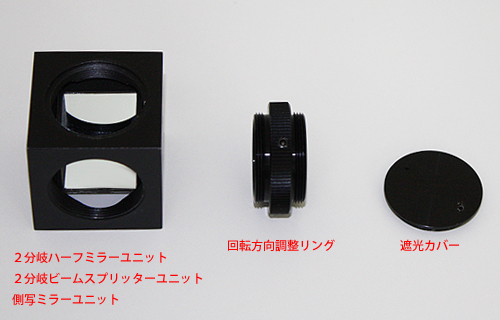

２分岐ハーフミラーユニット・２分岐ビームスプリッターユニット　／　側写ミラーユニット　及び回転方向調整リング


２分岐ハーフミラーユニットと２分岐ビームスプリッターユニットは 入射した光を透過と反射（９０°方向）へ約５０：５０で分岐する事ができます。 　標準品のビームスプリッターユニットは非偏光タイプですが、特注にて偏光・無偏光へ対応いたします。 　側写ミラーユニットは入射した光を９０°方向へ光路を変更できます。 　２分岐ハーフミラーユニットと２分岐ビームスプリッターユニットは入射面・反射面・出射面の３面、 ミラーユニットは入射面・反射面の２面にＣマウントネジ加工が施されているので各パーツとの連結が可能です。 回転方向調整リングと組み合わせればレンズや照明機器との連結時に方向を微調整できます。

寸法にはＣマウントネジ部は含まれていません。　　単位：ｍｍ

品  番 品名/内容 外形/外観図 税別/税込
AS-KC030 2分岐ﾊｰﾌﾐﾗｰﾕﾆｯﾄ
入射した光を透過と反射、約50：50で分岐		 35x35x35
PDF		 \25,000
(\27,500)
AS-KC031 2分岐ﾋﾞｰﾑｽﾌﾟﾘｯﾀｰﾕﾆｯﾄ
入射した光を透過と反射、約50：50で分岐		 35x35x35
PDF		 \25,000
(\27,500)
AS-KC032 側写ﾐﾗｰﾕﾆｯﾄ
入射した光を９０°方向へ光路を変更		 35x35x36
PDF		 \25,000
(\27,500)
AS-KC033 回転方向調整リング C-C
Ｃﾏｳﾝﾄ同士を連結し回転方向を微調整できます		 φ30mm×6mm
PDF		 \12,000
(\13,200)
AS-KC034 回転方向調整リング C-M25.5
ＣﾏｳﾝﾄとM25.5 P0.5を連結し回転方向を微調整できます		 φ30mm×6mm
PDF		 \12,000
(\13,200)
AS-KC035 回転方向調整リング C-M27
ＣﾏｳﾝﾄとM27 P0.5を連結し回転方向を微調整できます		 φ30mm×6mm
PDF		 \12,000
(\13,200)
AS-KC036 回転方向調整リング C-M30.5
ＣﾏｳﾝﾄとM30.5 P0.5を連結し回転方向を微調整できます		 φ30mm×6mm
PDF		 \12,000
(\13,200)
AS-KC037 遮光カバー
各ユニットの使用しない部分を遮光できます		 φ28mm×1mm \3,000
(\3,300)


※　品質改善等の理由により予告無く仕様及び価格の変更がございますのでご了承願います。
