ロッドレンズ
ロッドレンズは光を直線状（扇）に広げる効果があり、レーザ光などを扇状のスリットラインパターンにすることが出来ます。
建築用墨出器や非接触３次元形状計測用のレンズとして使用されたり、ＬＥＤスポット光源の出射口のレンズとしても使われています。
標準品はノンコートですがＡＲ（反射防止）コーティングを施すことも可能です。
表中以外のサイズ・焦点距離など特注品も対応できます。
仕様及び許容公差
外径公差：+0/-0.1mm
長さ公差：±0.1mm
焦点距離：±2%
偏芯 ：3’以内
表面品質：MIL60-40（スクラッチ／ディグ）
設計波長：587.6nm
屈折率 ：BK-7＝1.5168(nd)

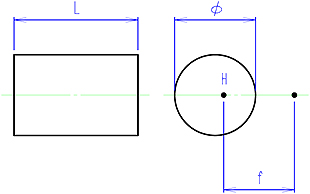

単位：ｍｍ
| 外径:φ | 焦点距離:f | 長さ:L | 端面処理 | 税抜/税込 |
| 3.0 | 2.20 | 10.0 | 砂目（ｽﾘ） | \3,000/(\3,300) |
| 4.0 | 2.90 | 10.0 | 砂目（ｽﾘ） | \3,000/(\3,300) |
| 5.0 | 3.66 | 10.0 | 砂目（ｽﾘ） | \4,000/(\4,400) |
| 6.0 | 4.40 | 10.0 | 砂目（ｽﾘ） | \4,000/(\4,400) |
| 7.0 | 5.13 | 10.0 | 砂目（ｽﾘ） | \5,000/(\5,500) |
| 8.0 | 5.86 | 10.0 | 砂目（ｽﾘ） | \5,000/(\5,500) |
※ 品質改善等の理由により予告無く仕様及び価格の変更がございますのでご了承願います。
