アストライダ株式会社  ファンレスイメージプロジェクター

ＡＳ−５８０６０ＦＮ  ファンレスＬＥＤイメージプロジェクター

ファンレスなので粉塵飛散が無く、空冷ファンが無いので故障リスクが減少します。

オリジナルデザインの安全対策注意喚起・ピクトグラム・オリジナルロゴなどを投影できます！

品    名：	ＬＥＤイメージプロジェクター
型    式：	ＡＳ−５８０６０ＦＮ
明るさ：	８５００ｌｍ
推奨投影距離：	２ｍ〜２０ｍ  （周辺環境が明るい場合には上位機種をお勧めします）
投影レンズ： 最大投影サイズ 計算式	標準レンズ   ２０Ｓ    距離ｍｘ０．３４ ナローレンズ１０Ｓ    距離ｍｘ０．１８ ナローレンズ１５Ｓ    距離ｍｘ０．２３ ワイドレンズ２５Ｓ    距離ｍｘ０．４３ ワイドレンズ４５Ｓ    距離ｍｘ０．８７
消費電力：	６０Ｗ
電気代：	約1,572円／月： １日２４時間、１ケ月３０日として２０２５年１月時の概算です
投影効果：	静止
ピント調整：	固定焦点手動フォーカス・ロックリング付き
方向調整機工：	有り  下記ビデオ参照
防水性：	無し
カラー：	ブラック
質    量：	5.5kg  （電源含まず）

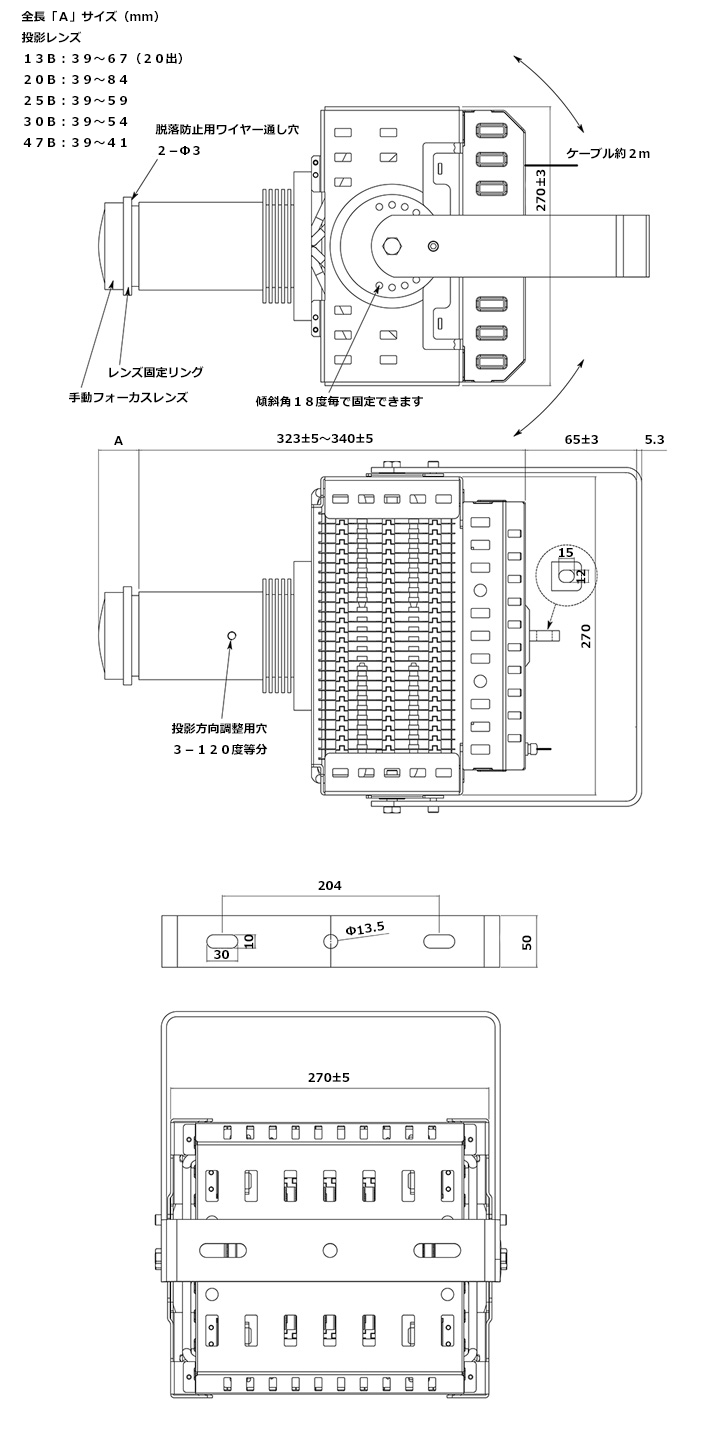

外形寸法(mm)：	下記外観図参照
その他資料：	ご希望の方はメールにてお問合せ下さい

---

---

投影方向調整方法

手順１．方向調整穴にマイナスドライバーなどでイメージレンズホルダーを少しずつ動かし方向を合わせて下さい。

手順２．六角穴付きボルトで固定します。  ３箇所「方向調整穴」が開いていますので、
            使わない２箇所の穴は付属のネジ穴隠し部品で蓋して下さい。

注．  六角穴付きボルトはきつく締め過ぎないようにご注意ください。締め過ぎはイメージレンズ破損の原因になります。

---

イメージレンズ交換方法

手順１．イメージレンズホルダーを本体から外します。

手順２．固定リングを緩めて外します。

手順３．シリコンリングを外し、イメージレンズを取り出します。

手順４．交換用イメージレンズをホルダーに入れ、シリコンリングを載せ固定リングで固定します。

注．  固定リングはきつく締め過ぎないようにご注意ください。締め過ぎはイメージレンズ破損の原因になります。

---

オプション・スペアパーツ

アイテム	内        容
イメージレンズ（GOBO）	１色〜２色
イメージレンズ（GOBO）	３色
イメージレンズ（GOBO）	フルカラー
ナローレンズ１０Ｓ	距離（ｍ）×0.18≒φｍ（最大投影可能サイズ）
ナローレンズ１５Ｓ	距離（ｍ）×0.23≒φｍ（同上）
標準レンズ   ２０Ｓ	距離（ｍ）×0.34≒φｍ（同上）
ワイドレンズ２５Ｓ	距離（ｍ）×0.43≒φｍ（同上）
ワイドレンズ４５Ｓ	距離（ｍ）×0.87≒φｍ（同上）
ＡＩエリア人感センサー	ＡＩカメラを使用し任意の範囲で人感知しＯＮ／ＯＦＦできます
人感センサー天井用	熱感知しＯＮ／ＯＦＦできます
人感センサー壁面用	熱感知しＯＮ／ＯＦＦできます
赤外線リモコン	お手元でＯＮ／ＯＦＦ出来ます
無線リモコン	条件などご相談下さい

---

保証について

当社出荷日より１年間、当社責任とみなされた不具合に限り、返送された製品を無償修理いたします。修理期間は内容により異なりますが概ね２週間です。分解・改造を行った製品に関しては保証対象外となります。

初期不良・故障時の補償最大価格は商品代金の金額となります。施工費用・工事代金・損害費用・その他諸経費の保証は出来かねますので予めご了承願います。また高温多湿・粉塵積りなど過酷な環境でのご使用は保証対象外となりますので予めご相談下さい。



※　品質改善等の理由により予告無く仕様及び価格の変更がございますのでご了承願います。

---
